转塔刀架的类型

对于车/铣机床，夹持由刀架固定。刀架最有可能由机床供应商提供。因此，它们保存在机器设计文件中。

• 每个刀架必须由一个单独的实体模型表示。
• 刀架不应通过父/子关系与机床相关联。
• 实体必须仅识别为刀架，并且在机床仿真过程中相应的刀架将与已选刀具一起显示。
• 可以在任何位置对刀架造型。

有三种基本类型的刀架：

• 夹持外径车削刀具的刀架
  • 外径车削 (RH)

    该刀架可夹持右手车削刀具，并装夹在转塔的面上。



  • 外径车削 (LH)

    该刀架可夹持左手车削刀具，并装夹在转塔的面上。



    — 转塔

    - 刀架

    - 车刀

• 夹持 X 旋转刀具的刀架
  • X 刀具，外径装夹

    该刀架可平行于 X 轴夹持铣削刀具，并装夹在转塔的外径上。



    — 转塔

    - X 刀架（外径装夹）

    — X 刀具

  • X 刀具，面装夹

    该刀架可平行于 X 轴夹持铣削刀具，并装夹在转塔的面上。



    — 转塔

    - 未装夹在外径刀架上的 X 刀具

    — X 刀具

• 夹持内径车削刀具（镗杆）、钻及其他 Z 轴对齐铣削刀具的刀架

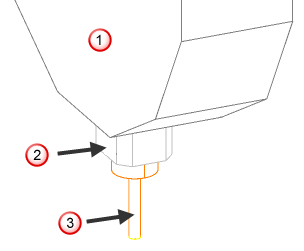

  • Z 刀具

    该刀架可平行于 Z 轴夹持镗杆和钻，并可装夹在转塔的外径或面上。



    — 转塔

    - 内径或 Z 刀架

    - Z 刀具和夹持

您可能希望区分用于左手刀具和右手刀具的外径车削刀架。如果使用任何左手车削刀具，请添加左手刀架。

还有另一个用于 X 旋转和 Z 轴刀具的选项：可以将刀具装夹在转塔的外径或转塔的面上。如果在转塔上添加刀具位置时，指定的刀具位置位于转塔的面上，则在该对话框中也应使用面装夹选项。（反之亦然，如果外径装夹刀具用作刀具位置，请指定刀架也为外径装夹。）

如果无法将刀具装夹在转塔的外径上，则无需定义外径装夹刀架。但是，必须至少为要仿真的每种刀具类型定义一个实体刀架。当前，不能将相同实体用于不同类型的刀架。

如果未定义外径车削刀架，FeatureCAM 会尝试将外径装夹 X 刀架用于任何外径车削刀具。通过这种方式，通常可以定义仅具有两个刀架的机床，一个用于外径车削和 X 刀具，另一个用于内径镗杆和其他 Z 刀具。

您只需定义用于主转塔的刀架。具有相应变换的刀架将自动用于子转塔。
