“刀架”对话框

注： 确保在“机床设计设置”对话框中选择“启用车/铣用户界面”以访问车床设计选项。

使用“刀架”对话框可以将实体指定为刀架，指定相对于刀架的位置，以及指定刀具在刀架中的位置。

有不同类型的刀架。

若要显示“刀架”对话框，请选择“机床设计”>“刀具”面板 >“刀架”。

创建刀架的步骤：

1. 在“此实体是刀架”下，选择要用作刀架的实体。可以使用在空间中定位或在位定位的刀架实体，以便它插入到刀槽 1 中。
2. 在“此用户坐标系将和刀架上的刀具位置匹配”下，选择要与刀架上刀具装夹位置配合的用户坐标系（如下图所示）。

   刀具位置 在刀架上的装夹位置

   如果刀架实体已就位，可以使用与转塔上刀具位置槽 1 相同的用户坐标系。

3. 选择刀架可寻址的刀架。
4. 选择刀架可附加到的刀架上的刀具位置。
5. 如果刀架可以旋转，请指定“额外 C 轴偏移”以对齐旋转角度，例如，使用这种方法将 Z 轴刀具更改为 Y 轴刀具。当移动刀架时，该值将与其他偏移相加。
6. 选择“刀具位置”选项卡。
7. 单击“添加”以添加新的刀具位置。 此时将显示“刀具信息”对话框。
8. 选择用户坐标系以定义刀架上的刀具位置，或者单击“新的用户坐标系向导”并创建一个用户坐标系。
9. 在“使用哪个主轴切削”下，选择刀具寻址的主轴。
10. 在“夹持哪种刀具类型”下，选择可在该刀具位置使用的刀具类型。

    对于外径车床刀具，选择刀具的“手型”。

11. 选择或取消选择“显示铣削夹持”和“显示车削夹持”以指定是否模拟刀架中的刀具夹持。当刀架直接夹持刀片时，可以使用该功能隐藏刀具夹持。
12. 设置刀具的“角度位置”：
    • 手动设置 - 如果在运行 NC 程序之前由机床操作员手动旋转复合夹持，请选择此选项。
    • 可编程 - 如果夹持的角度由 NC 代码编程，请选择此选项。
13. 指定相对于刀具位置定位刀具的位置。选择“定位刀具后面”以指定刀具位置是刀具后面的位置，或者选择“定位刀具前面”以指定刀具位置是刀尖的位置。

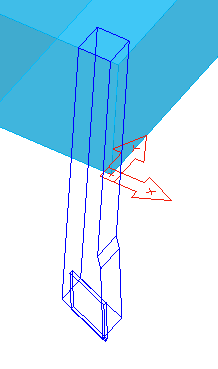

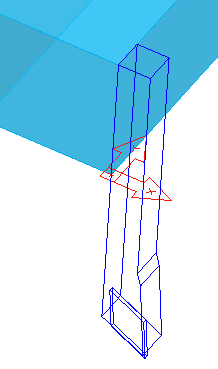

    刀具位置位于刀具夹持后面：	刀具位置位于刀尖：

14. 单击“确定”以添加刀具位置，然后关闭“刀具信息”对话框。
15. 若要删除刀具位置，请选择该刀具位置，然后单击“删除”。
16. 若要编辑刀具位置，请选择该刀具位置，然后单击“编辑”，或者双击该刀具位置。
17. 使用“上移”和“下移”按钮可以在对话框中更改刀具位置的顺序。
18. 单击确定关闭对话框。
