配置（多夹具）

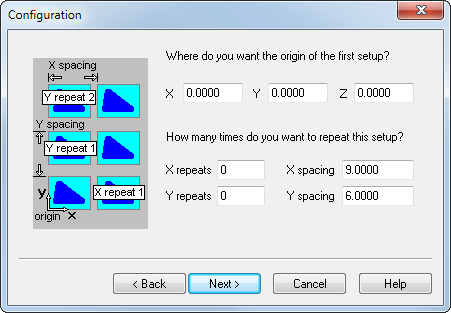

可以使用“配置”对话框指定设置的副本数和位置。

完成“配置”对话框的步骤：

1. 在“X”、“Y”和“Z”字段中输入第一个设置的原点坐标。
2. 如果要在多夹具文档中重复设置，请输入重复次数和设置之间的间隔。重复的设置按矩形阵列组织。

   “X 间隔”和“Y 间隔”是零件原点之间的间隔。根据您的后处理，这些间隔数值可能对机床上生产的零件没有任何影响。它由“夹具 ID”以及使用夹具 ID 相对于彼此放置其他零件的方式控制。

   注： 可以输入负值。

   重复设置的“夹具 ID”按顺序从先前使用的编号开始编号。

3. 单击“下一步”。

   如果在“X 重复”或“Y 重复”字段中输入了值，则布局选项卡将会显示，您可以在其中指定重复设置的布局。

   如果仅有一个设置，预览对话框将会显示。
