机床设计教程：简单 3 轴铣削

此教程将指导您完成简单 3 轴铣削机床的设计。在该教程中，我们首先打开已包含表示机床的所有实体的 .md 文件。该教程为您提供了相关说明，帮助您在不同的实体之间建立关系。该教程会指导您建立移动、父/子以及最上工作台关系。

指定移动

首先，从 Examples\Machine Design\Mill\3-Axis 打开 3axFerarriMachine Notcomplete.md。

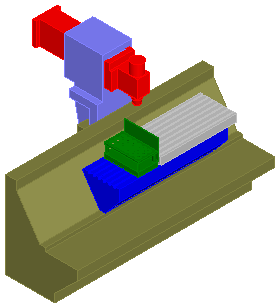

我们指定机床的移动方式。第一段是刀套。刀套在零件文件中以单个实体表示。您可以看到“零件查看”和图形窗口（在此处以红色显示）中会显示刀套：

1. 选择“机床设计”选项卡 >“运动”面板 >“移动形式”。

   此时将显示“指定移动形式”对话框：

2. 对于实体，选择“quill”，然后在“刀套”部分中，选择“移动 +delta Y”。
3. 单击“应用”按钮以保存此实体的设置。
4. 对于下一个实体，选择“z_slide”，然后在“刀套”部分中，选择“移动 +delta Z”。
5. 单击“应用”按钮以保存此实体的设置。
6. 对于下一个实体，选择“x_slide”，然后在“工作台”部分中，选择“移动 -delta X”。
7. 单击“应用”按钮以保存此实体的设置。
8. 单击“确定”按钮以关闭对话框。

定义父/子关系

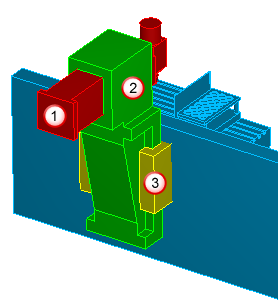

接下来，我们必须定义各种实体之间的一些父子关系。下图显示了必须建立的第一组父子关系。机床是 column_base 的父项，column_base 是 z_slide 的父项，而 z_slide 是 quill 的父项。如果 column_base 移动，则 z_slide 必须随之移动，并且如果 z_slide 移动，则 quill 也需要随之移动。

quill z_slide column_base

1. 选择“机床设计”选项卡 >“配置”面板 >“父/子关系”。

   此时将显示“父/子关系”对话框。

2. 对于父项/solid1，选择“machine”，对于子项/solid2，选择“column_base”。这会将 machine 设置为 column_base 的父项。
3. 单击“应用”按钮保存该关系。
4. 重复步骤 2 和步骤 3 以设置以下内容：
   1. column_base 作为 z_slide 的父项
   2. z_slide 作为 quill 的父项
   3. machine 作为 base 的父项
   4. base 作为 x_slide 的父项
   5. x_slide 作为 top_table 的父项
   6. x_slide 作为 tool_storage 的父项
   提示： 在列表中向下工作时，使用左箭头按钮可将上一子实体快速移动到父列。

   加工层次应如下所示：



5. 单击“确定”按钮以关闭对话框。

定义毛坯附加点

接下来，我们必须定义最上工作台，以便只要在仿真中使用此加工，FeatureCAM 便可知道在何处放置毛坯。

1. 选择“开始”选项卡 >“创建”面板 >“用户坐标系”。

   此时将显示“用户坐标系”对话框。

2. 单击“新建”按钮。

   此时将显示“新的用户坐标系”对话框。

3. 在“新的用户坐标系”对话框中：
   1. 对于“名称”，输入 UCS2。
   2. 选择“通过用户坐标系创建”选项。
   3. 选择毛坯用户坐标系。
   4. 单击“确定”按钮以关闭“新的用户坐标系”对话框。
4. 在“用户坐标系”对话框中，确保已选择“UCS2”作为“当前用户坐标系”，然后单击“平移”按钮。

   此时将显示“平移”对话框。

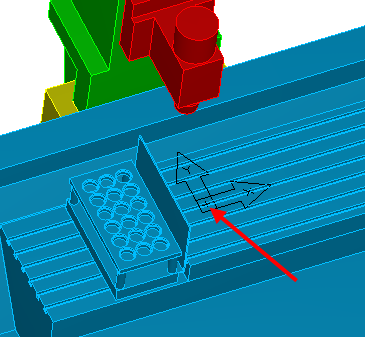

5. 在“沿轴平移”部分中，为 Z 轴输入 100。这会将其放置在最上工作台的顶部，如下所示。



6. 单击“确定”按钮以保存设置并关闭对话框。
7. 单击“关闭”按钮以关闭“用户坐标系”对话框。
8. 选择“机床设计”选项卡 >“配置”面板 >“最上工作台”。

   此时将显示“最上工作台”对话框。

9. 在“最上工作台”对话框中：
   1. 选择“top_table”作为实体。
   2. 选择“已有用户坐标系”选项。
   3. 从“已有用户坐标系”菜单中选择“UCS2”。
   4. 单击“确定”按钮以保存设置并关闭对话框。

定义主轴附加点

接下来，我们必须定义主轴与刀套配合的位置。

1. 选择“开始”选项卡 >“创建”面板 >“用户坐标系”。

   此时将显示“用户坐标系”对话框。

2. 单击“新建”按钮。

   此时将显示“新的用户坐标系”对话框。

3. 在“新的用户坐标系”对话框中：
   1. 对于“名称”，输入 UCS3。
   2. 选择“创建并进入对齐定位向导”选项。
   3. 单击“确定”按钮。

      此时将打开“对齐用户坐标系”向导。

4. 选择“旋转曲面”，然后单击“下一步”按钮。

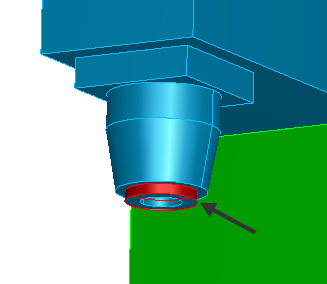

5. 对于曲面，选择或拾取刀套实体的 face_31（如下所示）。



6. 单击“完成”按钮以保存并关闭向导。
7. 单击“关闭”按钮以关闭“用户坐标系”对话框。

   此新的用户坐标系是主轴的配合点。

8. 选择“机床设计”选项卡 >“刀具”面板 >“增加刀具位置”。

   此时将显示“增加刀具位置”对话框。

9. 在“增加刀具位置”对话框中：
   1. 选择“增加刀具位置”选项卡。
   2. 对于实体，请选择“quill”。
   3. 选择“已有用户坐标系”选项。
   4. 从“已有用户坐标系”菜单中选择“UCS3”。
   5. 单击“确定”按钮以保存设置并关闭对话框。

保存新的机床

将机床保存到新文件中。

1. 选择“文件”>“另存为”。
2. 使用新的名称保存文件，以便您不会覆盖样例文件，并可以在以后再次运行该教程。

使用新的机床

使用新的机床的步骤：

1. 打开一个 .fm 文件。
2. 选择“主页”选项卡 >“零件程序”面板 >“设置”。

   此时将显示“设置”对话框。

3. 选择要进行仿真的设置，然后单击“编辑”按钮。
   注： 对于从中仿真多个设置（例如分度或车削/铣削零件）的文件，您应将机床文件与零件的第一个设置相关联。
4. 单击“下一步”按钮，直到达到“设置 - 仿真信息”页面。
5. 根据需要更改偏移。通常，如果零件程序零点位于零件顶部，则偏移在负 Z 轴方向。
6. 选择“总是使用这个”，然后浏览到新的机床设计文件所在的位置。
7. 单击“完成”按钮以保存设置并关闭向导。
8. 在“仿真”工具栏中选择“机床仿真”模式，然后按“播放”。
