多个下切点和开始点

您可以使用曲线为操作指定多个下切点开始点

指定多个下切点或开始点的步骤:

  1. 创建一些直线,使其结束点在要用作下切点或开始点的位置。
  2. 将这些直线链接成一条曲线。

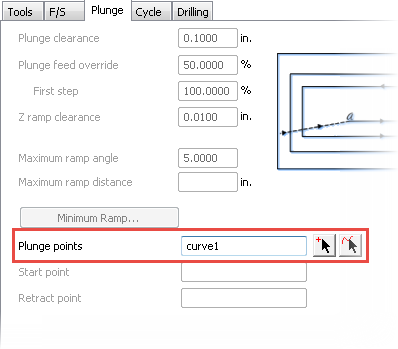

  3. “特征属性”对话框的“下切”选项卡中,选择曲线作为“下切点”“开始点”属性,例如:

示例:

这是从多条曲线创建的单个笔直槽特征:

FeatureCAM 指定的预钻点在笔直槽的边缘:

要更改所有笔直槽的预钻位置,请创建一条接触每个笔直槽中心的曲线,并在“特征属性”对话框的“下切”选项卡中选择该曲线作为“下切点”选项。

现在,刀具会在每个笔直槽中心预钻,而不是在边缘:
