“Z 轴层再加工选项”对话框

要打开此对话框,请单击策略选项卡上的“再加工”按钮。

- 选择此选项可指定不进行再加工。

多刀具直径

台阶切削 - 此选项可使用相同的刀具在相同的刀具路径中加工在 Z 轴层粗加工刀具路径中剩下的阶地。这些阶地自下而上加工。随着切削深度逐渐变小,FeatureCAM 会增大中间等高切面的进给率,从而保持恒定体积去除率。

阶梯向上 - 输入中间切削层之间的距离。

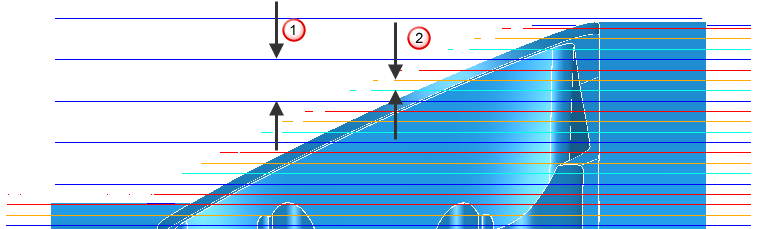

主等高切面的下刀步距。

中间等高切面的上刀步距。

主等高切面清除绝大部分材料。中间等高切面去除主等高切面后剩下的阶地。

检测材料厚于 - 输入一个分界值。FeatureCAM 会忽略厚度小于指定分界值的残留材料。

扩展区域 - 输入要将残料区域扩展的距离(沿曲面测量)。与“检测材料厚于”值一起使用以将要加工的区域减小到细节(例如,拐角),然后稍微偏移这些区域以确保加工所有细节(例如,在拐角上)。

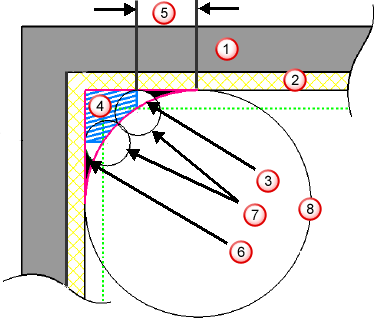

模型

厚度

真正的残留材料(以粉色轮廓线表示)

检测到的实际残留材料(蓝色阴影区域)

为了包含所有残留材料而需要将区域扩展的量

未检测到的材料(黑色区域)

刀具

参考刀具

增加中间步的进给 - 选择此选项可增大中间等高切面的进给率。由于中间等高切面的下刀步距小于主等高切面的下刀步距,因此您可以在维持刀具负荷的同时增大中间等高切面的进给率。随着切削深度逐渐变小,每个中间等高切面的进给率越来越大。

最大进给增加 % - 输入允许的中间等高切面的最大切削进给率,以正常进给率的一定百分比表示。该值必须大于 100%。值“300”表示中间等高切面的切削进给率高达主等高切面进给率的三倍。
