倒角孔

倒角孔刀具用于孔上的倒角孔操作。

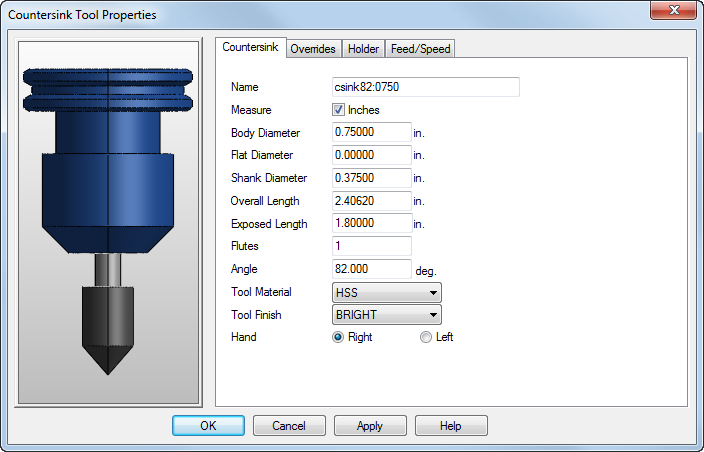

名称 - 输入用于标识刀具的名称。该名称在库中的所有刀具中必须唯一。

测量 - 指示用于报告刀具尺寸的单位。选择“英寸”可获得英寸单位,将其取消选中可获得毫米。

主体直径 - 参见图。

平坦面直径 - 倒角孔刀具可以有一个平坦的底部(可选)。参见图。

刀柄直径 — 请参见图。

总长 — 参见图。

露出长度 - 指在模拟夹持时从夹持中凸出来的刀具量。

角度 — 请参见图。

材料 — 用于指示制作刀具的材料。当计算进给和转速时,该信息很重要。

刀具表面处理 — 这是刀具上的涂层或表面处理。在进给/转速计算中也会用到该信息。如果使用“光亮”表面处理的刀具切削的材料存在对应的进给/转速表,但“TI_N”“BLACK_OXIDE”刀具表面处理不存在对应的进给/转速表,则将从“光亮”表衍生转速值。TI_N 的转速是“光亮”转速的 1.5 倍。BLACK_OXIDE 的转速是“光亮”转速的 1.05 倍。进给率与“光亮”进给率相同。

左右手 — 设置刀具为手还是手。

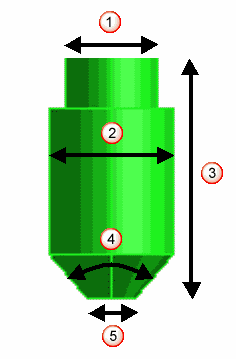

刀柄直径

主体直径

总长度

增量 () 角度

平坦面直径

另请参见孔:刀具选择
