测量网络/型腔

测量网络/型腔探测特征会沿您指定的方向探测外部（网络）或内部（型腔）。特征的位置应位于型腔顶部层。“清除高度”位于该位置之上，而“测量高度”位于该位置之下，因此沿着探测方向的总移动为（“清除高度”+“测量高度”）。

腹板：	型腔：	封闭型腔：

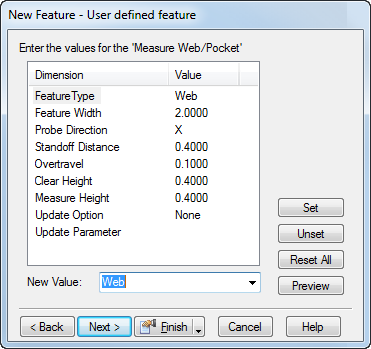

在该页面上编辑值的步骤：

1. 在“尺寸”列中选择属性名称。
2. 对于“新值”，输入、拾取或选择值。
3. 单击“设置”按钮以保存新值。

特征类型 - 从“网络”、“型腔”或“封闭型腔”中选择特征类型。单击“设置”以保存。

特征宽度 - 输入或拾取型腔网络的宽度。单击“设置”以保存。

探测方向 - 从 -X、+X、-Y、+Y、X、Y、XY 中选择探测方向

支架距离 - 输入或拾取从探测行程起点到名义探测点的距离。

超行程 - 输入或拾取从名义探测点到探测行程终点的距离。

清除高度 - 输入或拾取清除行程的长度。

测量高度 - 输入或拾取在探测之前探头下降到特征位置以下的距离。

指定要传递给 XBUILD 的更新选项：

• MCS - 输入要更新的机床坐标系。
• 刀具 - 输入要更新的刀具的刀具编号。
• 保存 - 指定是否保存结果。
• 打印 - 指定是否打印结果。

更新参数 - 输入要传递给 XBUILD 的值。

设置 - 必须单击“设置”按钮以保存已选属性的新值。

重设 - 单击该按钮可将已选属性的值恢复为默认值。
