合并实体
注： “合并”命令仅在多实体零件文件中可用。
- 单击“三维模型”选项卡
“修改”面板
“合并”
。

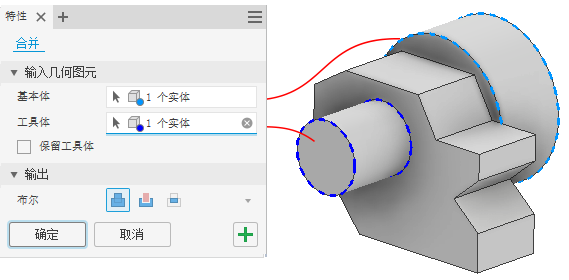

- 默认情况下，“基本体”选择器处于活动状态。在图形窗口中选择基本实体。如果选定实体具有不同的外观，则基本体外观将用于合并任务的结果。
注： 如果选择满足要求，则会显示彩色点。该点与图形显示中的选择亮显相对应。
- “工具体”选择器将自动激活，选择一个或多个实体以与基本体合并。选择器中将显示工具体数。使用窗选来更快选择多个实体。
- （可选）选中“保留工具体”。
“保留工具体”选项可将操作中使用的工具体保留为独立的实体。操作完成后将关闭其可见性。如果不选中该选项，则工具体将被使用并且不能再用于其他操作。
注： 删除“合并”命令可以恢复使用的工具体。默认情况下，将关闭保留的工具体的可见性。 - 选择用于合并的输出操作：
求并。 将基本体和选定的工具体的体积加在一起。
-
求差。 从基本体中减去选定工具体的体积。
求交。 根据基本体和选定工具体的公共体积修改基本体。
- 单击“确定”，或单击“应用”
以继续使用“合并”命令。
分割实体面或曲面体面
- 单击“三维模型”选项卡
“修改”面板
“分割”
。

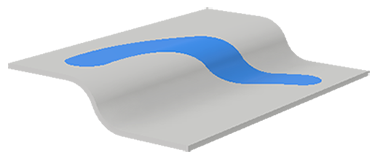

- 在“分割”特性面板中，“工具”选择器处于活动状态。选择二维草图、三维草图、工作平面或曲面，以用于分割面。
注： 三维草图必须位于要分割的面上且与其完全相交。注： 若要在单击“应用”后保持草图可见，请检查“高级设置”菜单，并确认“使用(+)按钮时保持草图可见”选项处于选中状态。
- “面”选择器处于活动状态，请执行下列操作之一：

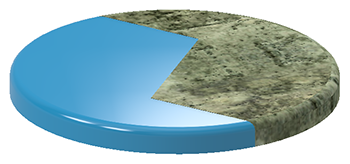

- 在图形窗口中，选择零件或曲面体的一个或多个面以进行分割。
- 单击“所有面”，然后在图形窗口中，选择零件或曲面体以分割其所有面。
- 单击“确定”。
提示： 分割零件面后，可以使用“面拔模”应用拔模。

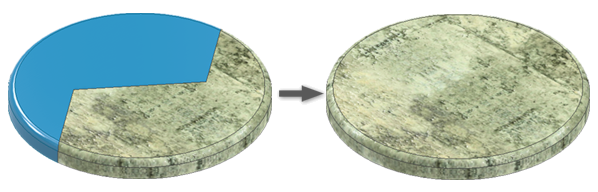

删除实体的一侧
- 单击“三维模型”选项卡
“修改”面板
“分割”
。
- 在“分割”特性面板中，单击
以启动实体选择器。
- 使用“工具”选择器，单击工作平面、二维草图或曲面体，以用于修剪实体。

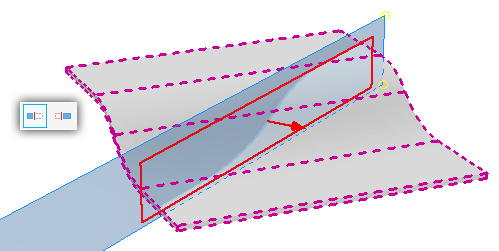

- 在“行为”下，选择“保留侧”选项。预览箭头会指向将删除的一侧。
- 保留默认侧
- 保持翻转侧
- 单击“确定”。
将一个实体分割成两个实体
- 单击“三维模型”选项卡
“修改”面板
“分割”
。
- 在“分割”特性面板中，单击 以启用实体选择。
- 使用“工具”选择器，单击工作平面、二维草图或曲面体，以用于分割实体。
- 如果零件文件中仅有一个实体，则自动选中该实体。如果存在多个实体，请选择要分割的实体。
- 在“行为”中，指定
保留两侧选项。
- 单击“确定”。
注： 您可以通过使用“生成零件”或“生成零部件”命令，将多实体零件文件中的实体作为单个零件文件导出。使用这些命令创建的文件与父零件文件相关联。
通过分割零件创建两个零件
使用该工作流创建的文件彼此没有关联，且与初始源文件也没有关联。如果需要关联，请在多实体零件中使用“分割实体”方法。
- 在零件面上绘制一条分断线。
- 单击“文件”“另存为”“保存副本为”保存零件，并保持分模线和分割后的两部分零件不动。
- 使用“分割”和相应的“行为”来分割零件并删除一侧。
- 使用“保存副本为”保存零件的第一侧。
- 打开原始文件，然后使用“分割”并反转“行为”方法来删除零件的另一侧。
- 使用“保存副本为”保存零件的第二侧。
现在，零件的两半都保存在单独的唯一文件中。
