凸缘特征包含一个平板以及沿直边连接至现有平板的折弯。
若要添加凸缘特征，可以选择一条或多条边，并指定所添加材料的尺寸和位置。
当模型为展开时，在创建凸缘和异形板特征过程中生成的拐角将显示默认的拐角释压形状。您可以使用“展开选项”和“折弯”或“拐角”选项卡替代默认钣金样式设置。为多边凸缘选择边时，沿折弯和创建的凸缘共享拐角的位置处会显示编辑图示符。在某些情况下，当您创建多边凸缘时，“自动斜接”选项可以沿每个凸缘的末端自动修剪相交的材料。
不是所有的拐角都会提供图示符编辑选项。例如，在下图中，当凸缘位于顶部边上并且所添加的凸缘的外半径位于两条选定边之间的折弯外半径的对侧时，没有编辑图示符。
但是，如果在相对的方向创建凸缘，如下图所示，则三个折弯收敛以及凸缘的外半径与选定边之间的折弯外半径位于同一侧。这种情况下，在创建或后续编辑期间将提供编辑图示符：
凸缘和多条边
共享同一拐角的凸缘将自动显示全部斜接或部分斜接。
当选定边为共面且非平行时会创建凸缘斜接。
- 如果凸缘范围足够接近（取决于斜接间隙），则将创建全拐角。
- 如果凸缘相交，则将创建部分斜接。

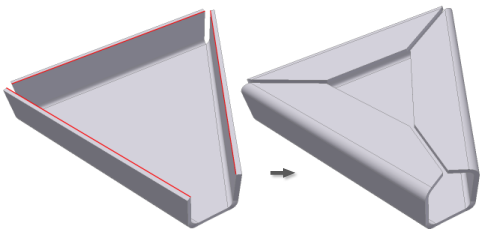

- 如果边汇聚于常用折弯处，使所有三折弯都朝向里侧，则将创建三拐角折弯。
非共面的凸缘也可以自动斜接。

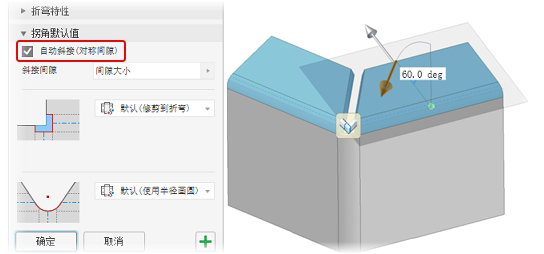

如果相邻凸缘预览不带斜接拐角，请验证是否在“凸缘”特性面板的“拐角默认值”部分中选择了“自动斜接”。

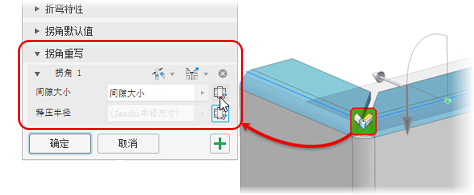

单击拐角图示符将在特性面板中显示“拐角替代”组。单击“使用默认值”按钮可打开或关闭拐角默认设置的使用。

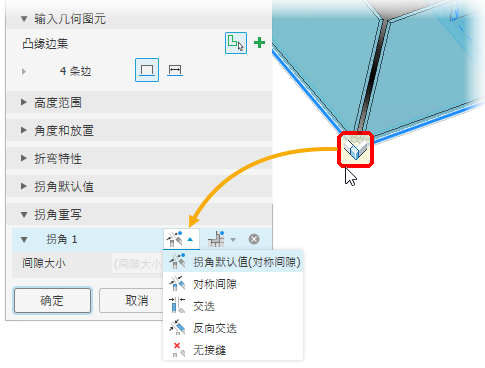

单击“间隙”或“拐角默认值”按钮可访问各种选项。
