向地图中添加参考栅格的步骤

您可以在图纸空间中向地图添加参考系。参考系包括参考栅格和地理格网。参考栅格是覆盖在地图上的栅格。 地理格网 是由地理线（如纬度线和经度线）构成的网络。

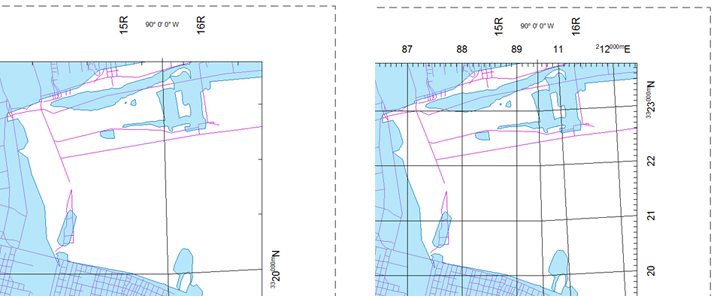

栅格可以显示更多或更少的详图。

向地图中添加参考系的步骤

1. 切换到“布局”选项卡。
2. 在功能区中，依次单击“布局工具” > “参考系” > “创建”。
3. 为参考系选择视口。将显示“创建参考系”对话框。
4. 在“创建参考系”对话框中，指定以下项目：
   • 参考系样板：为参考栅格选择字母标示方案。使用经纬度、军用栅格参考系、美国国家栅格或当前地图坐标系。
   • 比例：为参考栅格选择实际比例。
   • 精度：选择栅格线的精度。
     精度选项的变化取决于参考系所使用的单位：

     • 军用栅格参考系：一组固定的精度，以米或栅格区为单位
     • 角度（例如，经纬度）：一组固定的度数
     • 线性（例如，美国国家栅格）：一组固定的距离
     • 未知：地图空间单位，默认为 4 - 5 个水平栅格线

     AutoCAD Map 3D 工具集 将按精度级别绘制栅格线。记号是自动生成的。对于角度栅格线，记号标记显示在 1/5 间隔处；对于线性栅格线，记号标记显示在 1/10 间隔处。例如，对于经纬度坐标系，如果每隔 10 度指定栅格线，则记号标记将显示在栅格线之间的每 2 度处。
5. 单击“确定”。

   栅格显示在布局中。栅格标签是多行文字，可以单独移动或编辑。
