教程 B8：完成规则并运行

显示等值线图

最后，我们可以在求解完成后，通过添加命令创建等值线图来完成规则创建。

1. 复制以下文本：

   strCmdForDisplayContour = "<Contour ID=""1""/>"

   	   ' New Material
   	   i = AddinObj.Run(strCmdForNewMaterial)

   	   ' New Idealization
   	   i = AddinObj.Run(strCmdForNewIdealization)

   	   ' Mesh Model
   	   i = AddinObj.Run(strCmdForMeshModel)

   	   ' Generate Mesh
   	   i = AddinObj.Run(strCmdForMesh)

   	   ' Create Load
   	   i = AddinObj.Run(strCmdForLoad)

   	   ' Create Constraint
   	   i = AddinObj.Run(strCmdForConstraint)

   	   ' Run Analysis
   	   i = AddinObj.Run(strCmdForSolve)

   iLogicVb.UpdateWhenDone = True
   End Sub

2. 在“编辑规则”对话框中将该文本粘贴在现有命令下方。

运行规则

现在，我们可以保存并运行规则。

1. 单击“保存”，然后单击“关闭”以退出“编辑规则”对话框。
2. 切换到 Autodesk Nastran 模型树浏览器，在“模型”树下，删除“实体 1 理想化”和“常规”材料。
3. 切换回 iLogic 浏览器，右键单击浏览器中的空白区域，然后选择“运行所有规则”。
4. 如果收到关于多个理想化的警告，请单击“确定”。

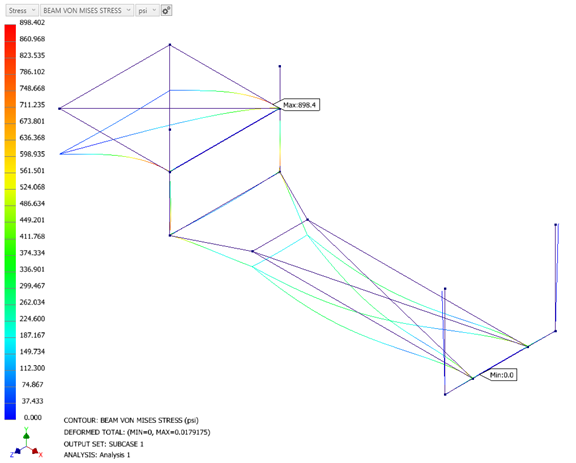

5. 在求解完成后，单击“确定”可查看等值线图。
