教程 B8：铝框架上的 iLogic 重力载荷

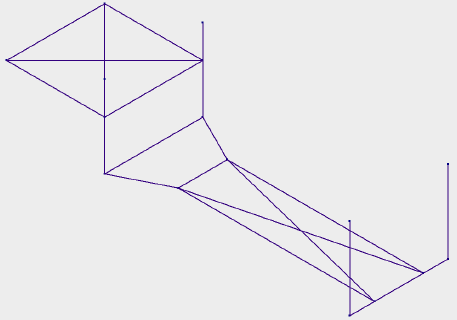

在本教程中，我们将使用 iLogic Automation 规则来构建、运行和后处理线性静态仿真。我们将模拟作用于碳钢框架的重力载荷。

打开模型和 Inventor Nastran

1. 在 Inventor 打开后，依次单击“文件” > “打开”。
2. 导航到保存有“iLogic_trailer_frame.ipt”文件的目录，然后单击“打开”（C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2025\Tutorial\en-us\Inventor 2025）。

3. 依次单击“环境” > Autodesk Inventor Nastran。


添加规则

我们现在可以开始创建一个包含定义模型的 iLogic 命令的规则。我们可以创建多个规则，每个规则都具有独特步骤；还可以创建一个规则，其中包含用于构建模型所需的所有步骤。在本例中，我们将创建一个规则。

1. 在浏览器中切换到“iLogic”选项卡。

   重要说明

   您将看到主规则已创建完毕。此规则必须与您创建的其他所有规则并行存在。出于本教程的目的，只需注意此规则必须始终存在。主规则用于

   • 将 iLogic 外部规则目录设置到 Inventor Nastran 的 iLogic 外部规则文件夹。
   • 将 iLogic 附加模块 DLL 目录（iLogic 的对象）设置到 Inventor Nastran 的系统文件夹。

   默认情况下，在主规则中，iLogic 外部规则目录和 iLogic 附加模块 DLL 目录都设置到 C 驱动器，如下所示：

   ExternalRuleDirectory(0) = "C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\System\iLogic"

   oIlogic.FileOptions.AddinDirectory = "C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\System"

   如果 Inventor Nastran 2025 安装在其他驱动器上，则需要相应设置这两个目录。例如，如果安装在文件夹“D:\ADSK_NS2025”中，则需要在主规则中更新这两个目录的路径。编辑主规则并更改路径，如下所示：

   ExternalRuleDirectory(0) = "D:\ADSK_NS2025\Inventor Nastran 2025\In-CAD\System\iLogic"

   oIlogic.FileOptions.AddinDirectory = " D:\ADSK_NS2025\Inventor Nastran 2025\In-CAD\System"

2. 在“规则”选项卡上，在空白处单击鼠标右键，然后选择“添加规则”。
3. 将规则命名为“教程 2”，然后单击“确定”。这将在“编辑规则”对话框中打开新规则，我们将在后续步骤中使用该规则来构建模型。


   iLogic 规则使用 Visual Basic 语言创建。将添加的第一组命令会定义外部 iLogic 规则和 Inventor Nastran 附加模块。

4. 复制以下文本：

   AddReference "NINIlogic"

   Sub Main()
   	   iLogicVb.RunExternalRule("IlogicExtRule_EnterInCADEnv")

   	   Dim AddinObj As New NINIlogic.InCadAddin

   	   Dim strCmdForNewMaterial, strCmdFornewIdealization As String

5. 将该文本粘贴到“编辑规则”对话框的文本字段中。
6. 按“Enter”键或“Return”键两次，可向下跳转到新行。
