- 在树视图中，在“子工况 1”下的“约束”上单击鼠标右键，然后选择“新建”。
- 将约束重命名为“固定轴孔”。
- 在 Inventor Nastran 中对模型进行定向，以便可以清楚地查看和拾取较小的中心孔表面。
- 确保在“子工况”列表中选中“子工况 1”。
- 接受默认设置，然后单击“确定”以定义约束。
默认情况下，约束设置为“固定”条件（约束选定表面上节点的所有 6 个自由度）。

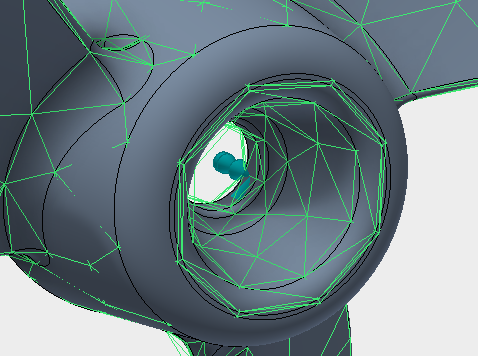

- 如果在模型窗口中放大轴孔，现在可以看到固定约束的符号。

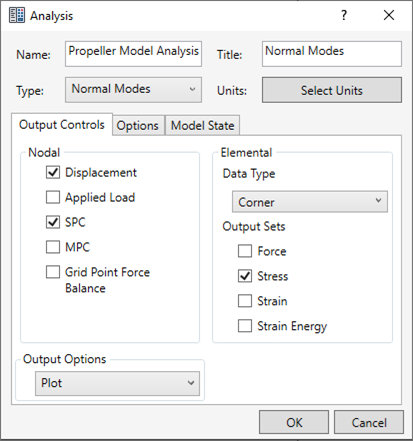

- 在树视图中，在“分析 1”上单击鼠标右键，然后选择“编辑”。
- 为“名称”键入“螺旋桨模态分析”，为“标题”键入“正则模态”。从“类型”下拉菜单中选择“正则模态”。
- 单击“确定”并返回树视图。

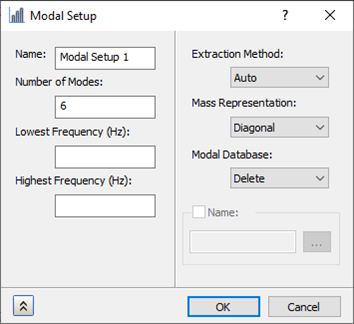

- 在树视图中的“模态设置 1”上单击鼠标右键，然后选择“编辑”。
- 输入为要提取的“模态数”输入“6”。
- 这将指示 Nastran 计算前 6 个自然频率。
- 单击“确定”以完成分析设置并返回树视图。模型现在即可进行分析。
- 在“螺旋桨模态分析”上单击鼠标右键，然后选择“在 Nastran 中求解”。
