载荷

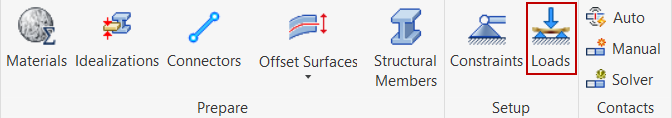

在Autodesk Inventor Nastran ribbon选项卡的“设置”面板中，单击“载荷”：

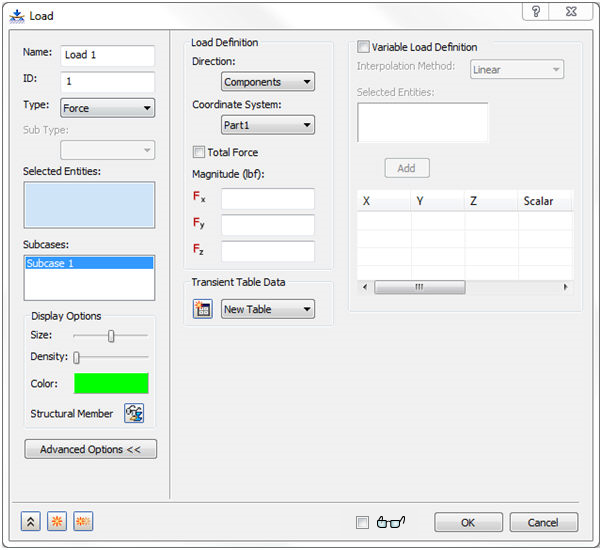

或者，在模型树的“载荷”上单击鼠标右键，然后从关联菜单选择“新建”。将显示以下对话框：

该窗体包含以下主要区域：

• 名称：输入载荷的名称，例如 Vertical Corner Force。
• ID：新载荷创建后会立即自动按顺序更新载荷的 ID，这样可保证各载荷的 ID 是唯一的。
• 类型：选择要应用于模型的载荷类型。当前，支持以下类型：
  • 力
  • 力矩
  • 分布式载荷
    • 力
    • 力矩
  • 静水载荷
  • 压力
  • 重力
  • 远程受力
  • 轴承载荷
  • 旋转力
  • 强制运动
    • 位移
    • 旋转
    • 速度
    • 角速度
    • 加速度
    • 角加速度
  • 初始条件
    • 温度
    • 位移
    • 旋转
    • 速度
    • 角速度
    • 加速度
    • 角加速度
  • 主体温度
  • 温度
  • 对流
  • 辐射
  • 热生成
  • 热通量
  • 从输出
  • 刚体运动（显式）
• 可将载荷应用于以下几何实体。当然，如果无法将特定载荷应用于特定实体，则将无法选择该特定实体。
  • 主体
  • 面
  • 边
  • 点
• 选定的实体：此部分列出已选择要对其应用载荷的实体。您可以选择曲线、表面和顶点。

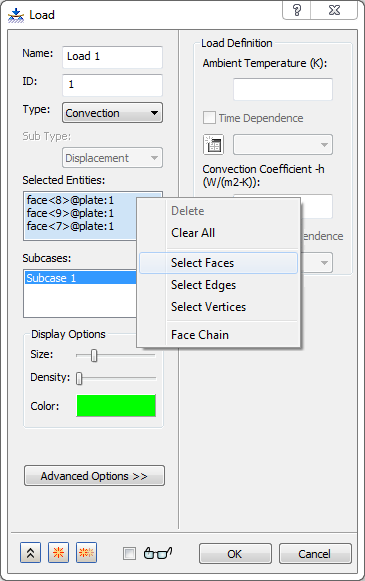

  “选定的实体”框中提供了选择过滤器。在选择框中单击鼠标右键，您会注意到将列出“选择面”、“选择边”和“选择顶点”选项。借助这些选项，您可以将过滤器设置为仅选择面、边和/或顶点。

  激活“链选面”选项，可通过一次单击操作选中一系列相切的面。



• 子工况：允许您选择将应用载荷的子工况。如果在创建载荷前就已创建了多个子工况，则它们将显示在列表中。请注意以下示例中的子工况 1 和子工况 2。载荷将应用到子工况 1 而不是子工况 2，因为它未亮显。单击列表中的项以切换其选择状态。在定义载荷后，您还可以更改要应用该载荷的子工况。可通过编辑载荷或将载荷从某一子工况剪切、复制和/或粘贴到另一子工况来执行此操作。



• 显示选项：允许编辑载荷的显示选项。
• 高级选项：打开用于定义可变载荷的“可变载荷定义”部分。
• 载荷定义：随选定的“类型”而变。此部分包含三个子部分：“方向”、“坐标系”和“幅值”。
• 瞬态表数据：用于定义“直接瞬态”、“模态瞬态”和“非线性瞬态”分析的瞬态载荷。
• 可变载荷定义：单击“高级选项”按钮后可用。它用于定义可变载荷。
• 最小化/最大化对话框
• 新建：应用当前载荷并清除窗体，以便为定义下一个载荷做准备。
• 创建副本：应用当前载荷并准备使用相同的设置定义下一个载荷。如果要将同一类型的载荷应用到其他实体或将不同类型的载荷应用到相同实体，该功能将非常有用。仅修改必须更改的设置；保留适用于下一个载荷的设置。
• 预览：通过单击此复选框，您可以动态更新载荷图示符显示。默认情况下，该复选框将处于未选中状态，以便在大型模型中编辑多个面或边上定义的载荷时提高性能。

单击页面底部的链接，可查看“载荷”对话框内一些设置的详细信息。
