可变载荷定义

载荷是基于标量表面变化的。这允许三维载荷变化。这种变化具有线性和二次距离加权公式，因此分布可能不完全相同，但是载荷分布将非常近似。使用二次/抛物线距离加权公式可以减少要使用的数据点，获得“更好”的分布。

可在单击“高级选项”按钮后出现的“载荷”窗体中找到此项。

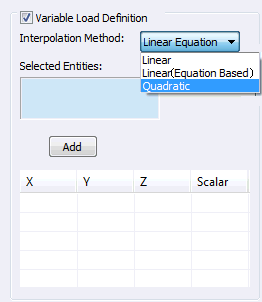

• 插值方法：
  • 线性：对于边或曲线，将使用选定的关联几何体的任何两个端点或顶点进行插入。对于面，则需要四个点，以便以线性顺序插入载荷。
  • 线性(基于方程)：对于边或曲线，将使用选定的关联几何体的任何两个端点或顶点进行插入。如果是面，则需要四个点，以便以线性顺序使用标准平面方程插入载荷。
  • 二次：对于边或曲线，将使用选定的关联几何体的任何两个端点或顶点进行插入。对于面，则需要四个点，以便以抛物线顺序插入载荷。
• 示例 1：平面上的简单 2D 变化

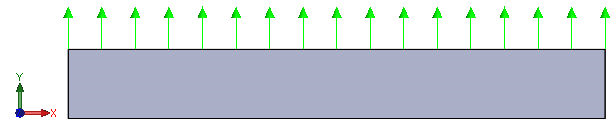

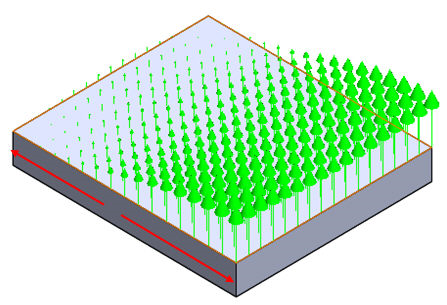

  请看一个要应用分布式载荷的板，如下图所示。





  沿边定义单位载荷。





  选中“可变载荷定义”框。可以将点和顶点用作“选定的实体”，这样，在为未来模型创建可变载荷分布时有助于创建参考几何体。

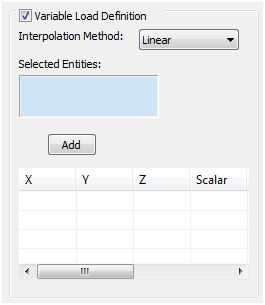

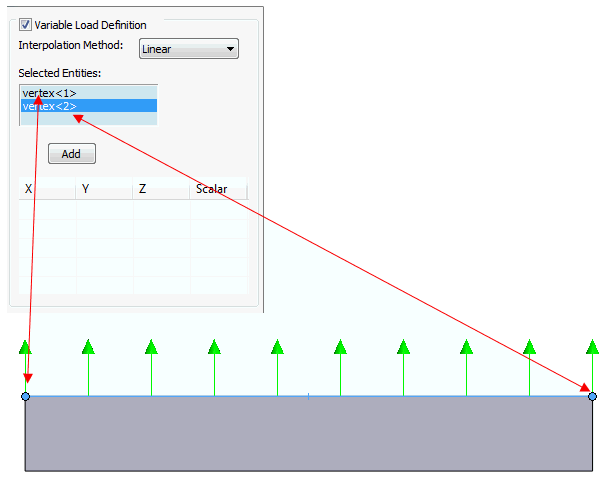

  • 将插值方法设置为“线性”。使用“选定的实体”选择框选择几何体的两个端点。可首先通过单击将其激活。



    单击“添加”按钮，将三维位置添加到表中。

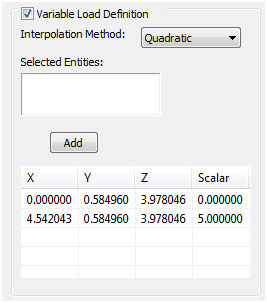

    第一个点具有标量值 0.0，第二个点具有标量值 5.0。双击“标量”框以输入值。

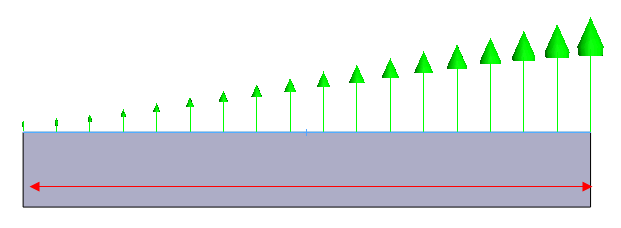

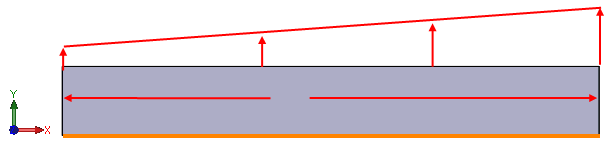

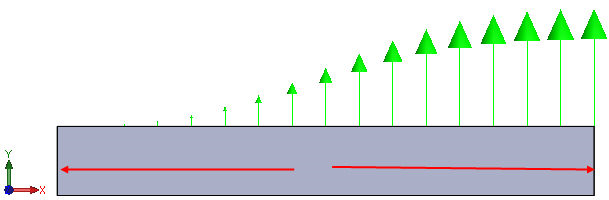

    请注意，该曲线并不是完美的线性曲线，而是抛物线。根据上方的尺寸，可以验证总载荷为 2.5。

  • 现在，将插值方法更改为“线性(基于方程)”。

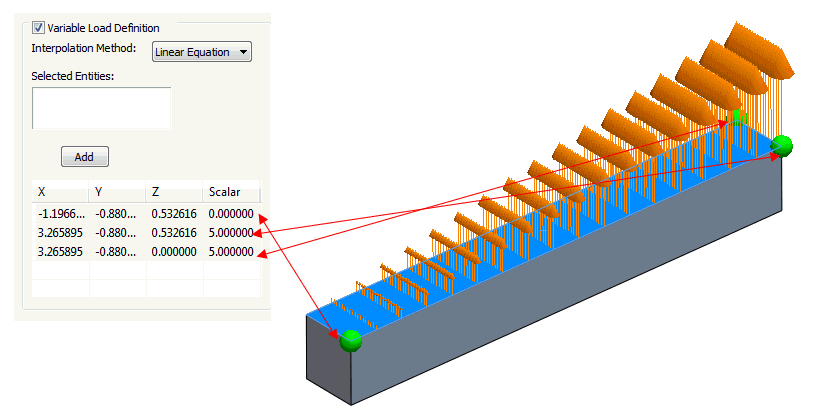

    请注意，用户无法看到载荷箭头，因为表面缺少第三个点。选择第三个点并将其添加到列表中，然后输入相同值 5.0，如下图所示。



  • 现在，将插值方法更改为“二次”。





• 示例 2：柱面上的简单 2D 变化

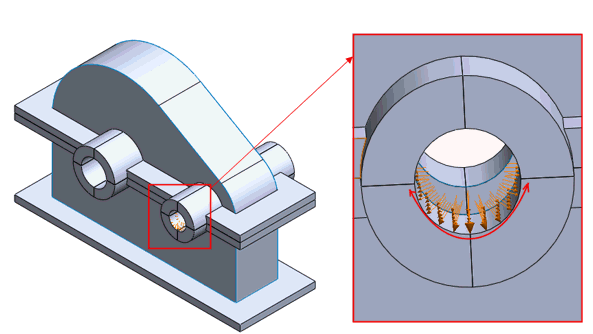

  要定义圆柱面上的可变荷载（例如：轴承载荷），建议使用“线性”选项，而不是“线性(基于方程)”，如下图所示。





• 示例 3：静液压载荷的简单 2D 变化

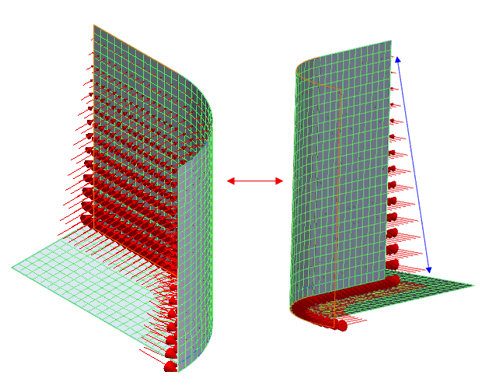

  要定义静液压可变载荷，建议使用“线性(基于方程)”选项，而不是“线性”，如下图所示。





• 示例 4：平面上的简单 3D 变化

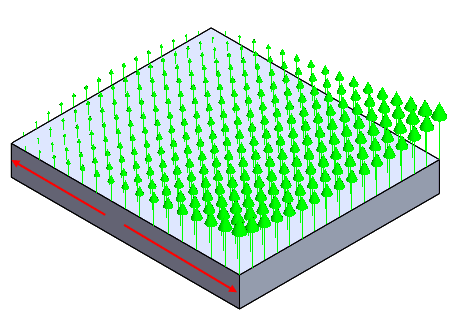

  使用曲面上具有相同标量的表面点创建以下载荷分布。荷载分布水平越接近 1.0（单位值），位置与数据点之间的距离越远。

  • 线性



  • 二次
