对连续直线创建圆倒角示例

本例说明如何使用曲线编辑器选项卡对连续直线创建圆倒角。

1. 单击“曲线编辑器”选项卡 >“创建”面板 >“直线”>“连续”以显示“连续直线”工具栏。

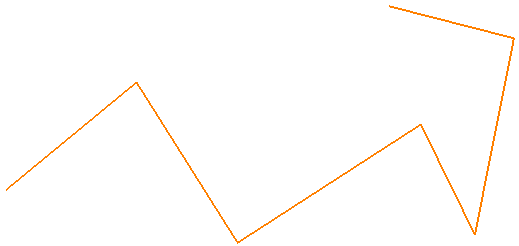

2. 在图形区域绘制连续直线，或使用工具栏的坐标区域描述连续直线。



3. 单击 结束此段。

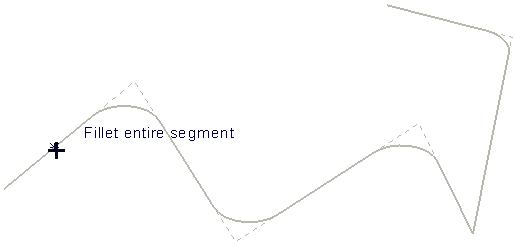

4. 单击“曲线编辑器”选项卡 >“创建”面板 >“圆和圆弧”>“裁剪的圆倒角”，然后将鼠标悬停在连续直线上。



5. 选择连续直线。

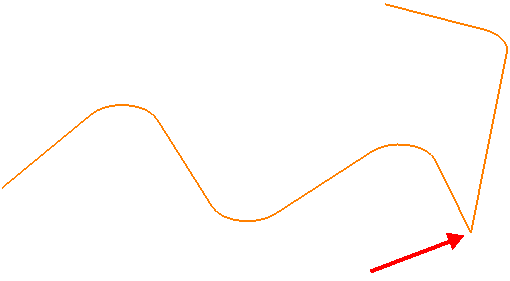

注： 如果无法在两个连续线段之间以相切的方式放置圆倒角，则不会创建圆倒角。尝试减小半径来创建圆倒角。
