圆和圆弧

从“圆和圆弧”菜单中选择一个选项，以创建新的圆弧或完整的圆。要定义圆弧和圆，可以采用交互方式，也可以采用输入坐标的方式。

此菜单中的所有选项会显示各自的工具栏。

• 圆 - 单击此按钮将通过指定圆心和半径创建一个圆。
• 圆弧 3 项 - 单击此按钮将通过在圆周上指定开始、结束和第 3 项来创建圆弧。项可以是点、直线、圆弧或圆。
• 圆弧中心 - 单击此按钮将通过指定圆弧的中心点、开始点和结束点来创建圆弧。
  • 切换圆弧 - 单击此按钮将创建补偿圆弧。

    转换：



    转换为下图：

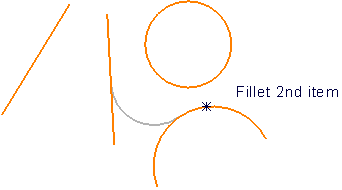

• 圆倒角 - 单击此按钮可将两条曲线，或复合曲线内的所有尖角圆倒角或裁剪为指定“半径”。圆倒角可能介于：
  • 两条直线之间。



  • 一条直线和一段圆弧之间。



  • 两段圆弧之间。



    圆

    弧(Arc)

  系统不会裁剪圆，但会裁剪圆弧。圆倒角曲线不会合并为一条曲线。只有为连续直线创建圆倒角时例外。

• 圆倒角但不裁剪 - 单击此按钮可将两条曲线，或复合曲线内的所有尖角圆倒角（但不修剪）为指定“半径”。



  选择连续直线时，系统始终会裁剪圆倒角。除裁剪外，其效果与“圆倒角”相同。
