创建椭圆示例

本例说明如何使用曲线编辑器选项卡创建椭圆。

1. 单击“曲线编辑器”选项卡 >“创建”面板 >“曲线”>“椭圆”，这会使光标上附着一个椭圆。



2. 单击以确定椭圆的中心，或者在状态栏上的 中输入坐标，以显示“椭圆”对话框。

   PowerMill 还将绘制一个椭圆。



   椭圆为黄色，并且：

   • 带有蓝色手柄，可让您以图形方式编辑“长轴长度”和“短轴长度”。
   • 带有蓝色点，它们显示每个象限内的点数量和点位置。
   • 在中心处有一个蓝色圆形，可让您以图形方式编辑椭圆位置。
3. 输入合适的值，例如：
   1. “长轴长度”的值为 20。
   2. “短轴长度”的值为 10。
   3. “每段点数”的值为 20。
   4. 单击“确定”创建椭圆。



   单击“确定”将创建您无法编辑的样条曲线。

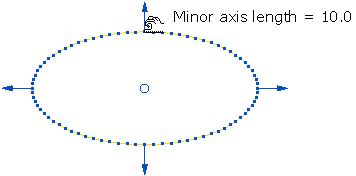

或者，也可以通过图形方式创建椭圆。例如，如果选择短轴长度手柄（光标变为 ）并将其拖曳到新位置，则会更改短轴长度。

您可以通过选择中心手柄（光标变为 ）并将其拖曳到新位置来移动椭圆。
