“信息”工具栏

在状态栏的信息区域中，您可以创建和激活工作平面、显示各种预设域，以及显示用户定义域。

注： 这些域中的大多数会显示值，但不允许您进行编辑。

工作平面 - 创建已选类型的新工作平面。

激活工作平面 - 选择激活工作平面。如果未显示任何工作平面，则使用世界坐标系。从列表中选择一个工作平面会使其成为激活工作平面。

YZ 面 - 使用工作平面的 YZ 面作为主工作平面。图形窗口中的激活轴会更改为 。

ZX 面 - 使用工作平面的 ZX 面作为主工作平面。图形窗口中的激活轴会更改为 。

XY 面 - 使用工作平面的 XY 面作为主工作平面。图形窗口中的激活轴会更改为 。

注： 如果从“查看”选项卡 >“查看”面板 >“自”菜单中选择六个正交视图中的一个，则主平面会自动更新。

在选择面后，要创建的任何曲线都会在此平面中进行创建。如果无法在此平面中创建曲线，则 PowerMill 会在与主编辑平面平行的平面中创建曲线。

- 单击以启用点锁定。启用该选项后，智能光标捕捉点将投影到激活工作平面的主平面上。

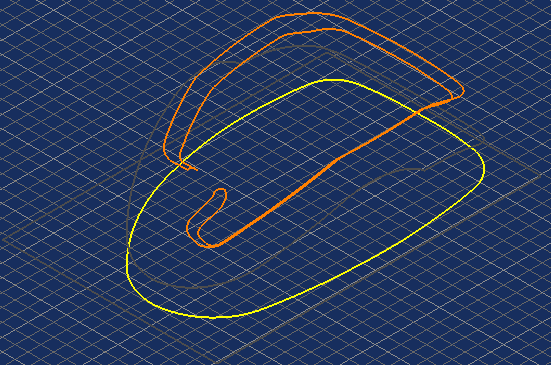

栅格 - 按固定间隔提供捕捉点。系统会将栅格放置在主平面上（根据 、 和 中的哪个处于激活状态来确定）。

捕捉点位于栅格线的相交处。

注： 仅当处于可以构造几何形体的模式中（例如曲线编辑器或工作平面创建）时，此选项才可用。

栅格尺寸 - 栅格线之间的距离。

- 光标的坐标。这些坐标由智能光标确定。

位置 - 使用键入的坐标输入而非光标。

注： 仅当 PowerMill 需要位置信息时，此选项才可用。

相对/绝对坐标 - 在相对与绝对坐标之间切换。

• 相对坐标 - 条目按照在 中指定的量进行移动。
• 绝对坐标 - 条目的原点会移动到在 中指定的坐标。

坐标 - 在此处以 x y z 的形式输入坐标。例如，要按 x 轴上的 10.4、y 轴上的 25.6 和 z 轴上的 12.2 来移动原点，请输入 10.4 25.6 12.2。

计算队列 - 显示添加到后台计算队列的所有条目的记录。

- 当前单位（毫米或英寸）。

- 激活刀具路径的公差。

- 进行刀具路径计算时的余量（或要留下的材料）。这可以显示常规余量参数，如果使用径向和轴向余量值 ，也可以显示相应的值。

- 激活刀具的直径。

- 激活刀具的刀尖半径。

所有用户定义域都会在工具栏末尾处列出。
