按 Z 高度查看刀具路径

本例说明如何按 Z 高度查看刀具路径，以及如何使用“Z 高度”对话框。本例使用 Examples 文件夹中的 flats.dgk 模型。

1. 定义一个位于模型周围的毛坯。
2. 创建模型区域清除策略，然后：
   1. 选择“偏移所有”作为“样式”。
   2. 在“行距”中输入值 5.0。
   3. 创建“直径”为 5.0 的端铣刀。

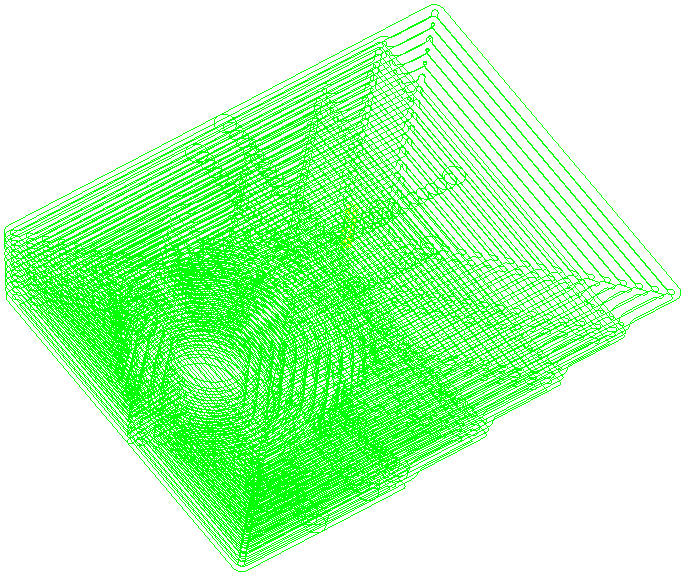

   4. 单击“计算”以创建刀具路径。

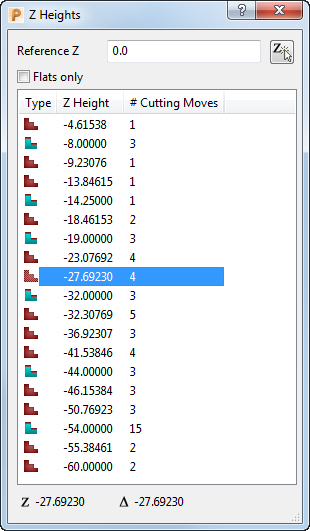

3. 单击“刀具路径”选项卡 >“显示”面板 >“按 Z 高度查看”以显示“Z 高度”对话框。“Z 高度”列表列出了刀具路径中可用的 Z 高度。

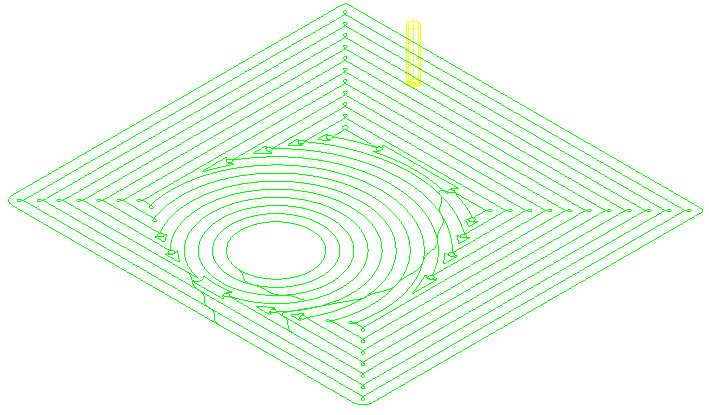

4. 在列表中单击以查看特定 Z 高度处的刀具路径段。



您还可以：

1. 在“参考 Z”中输入值以查看离输入的值最近的刀具路径段。
2. 单击 从模型中拾取一个 Z 高度，将其用作参考 Z。
3. 选择“仅平坦面”以查看仅与模型的平坦区域关联的刀具路径段。

注： 在选择段并单击“刀具路径”选项卡 >“显示”面板 >“按 Z 高度查看”后，图形窗口将显示选定的 Z 高度。
