从曲面几何形体创建复合曲线

本例说明如何从曲面几何形体创建复合曲线。所得到的复合曲线也是镶嵌参考线。

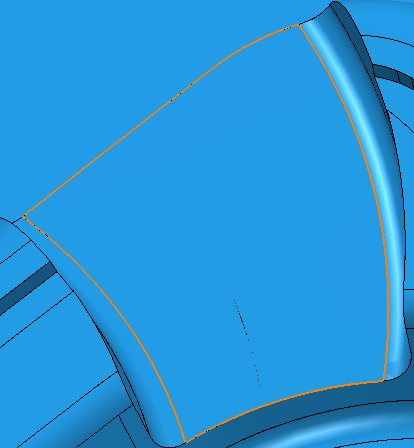

本例使用 Examples 文件夹中的 5axis_with_holes.dgk 模型。

1. 单击“参考线”选项卡 >“创建”面板 >“参考线”以创建新的参考线。
2. 单击“参考线”选项卡 >“编辑”面板 >“曲线编辑器”以显示“曲线编辑器”选项卡。
3. 单击“曲线编辑器”选项卡 >“创建”面板 >“曲线”>“复合”。

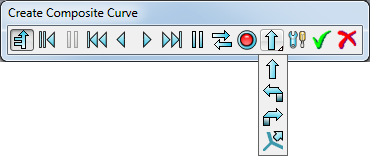

   这将显示“创建复合曲线”工具栏。



4. 单击“方向”工具栏上的 。

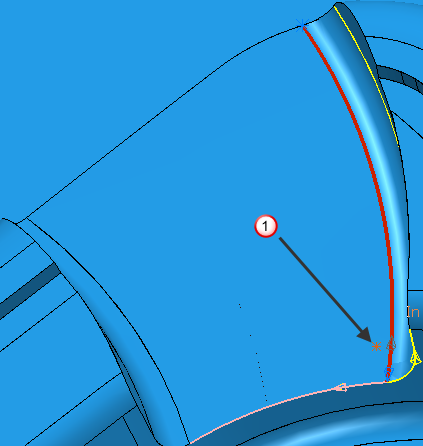

5. 单击 附近的曲面。



   这会选择曲面的右边缘。

   • 红色表示选定的曲面曲线。
   • 粉色表示自动绘制时所沿的曲面。
   • 黄色表示备选曲面。
   • 灰色表示当前曲线的备选曲面。您可能不会使用此选项，原因是它会沿着其他曲面返回到开始点。有关详细信息，请参见选择曲线以创建复合曲线。
6. 单击“创建复合曲线”工具栏上的 以创建自动路径。



   如果要停止创建复合曲线，请使用 Esc 键或单击进度指示器旁边的 。

7. 单击“创建复合曲线”工具栏上的 。
8. 单击“曲线编辑器”选项卡 >“完成”面板 >“接受”。

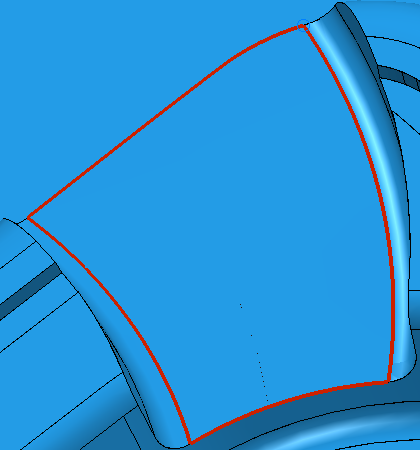

   这将沿曲面边缘创建镶嵌参考线。
