通过“斜向选项”对话框可以指定刀具如何斜向切入毛坯。
斜向选项对话框有多种：
通过单击“斜向选项”
按钮访问的“初次切入斜向选项”对话框：
- 在“刀具路径连接”对话框的“切入”选项卡的“单独初次切入”区域中。
- 在策略对话框的“初次和最后切入切出”页面的“单独初次切入”区域中。
通过单击“斜向选项” 按钮访问的“斜向切入选项”对话框：
- 在“刀具路径连接”对话框的“切入”选项卡上。
- 在策略对话框的“切入”页面上。
通过单击“斜向选项” 按钮访问的“斜向切出选项”对话框：
- 在“刀具路径连接”对话框的“切出”选项卡上。
- 在策略对话框的“切出”页面上。
通过单击“斜向选项” 按钮访问的“最后切出斜向选项”对话框：
- 在“刀具路径连接”对话框的“切出”选项卡的“单独最后切出”区域中。
- 在策略对话框的“初次和最后切入切出”页面的“单独最后切出”区域中。
以上对话框都是相似的。“斜向切入选项”对话框和“斜向切出选项”对话框具有两个选项卡：“第一选择”和“第二选择”。“初次切入斜向选项”对话框和“最后切出斜向选项”对话框不是选项卡式对话框。
“第一选择”和“第二选择”选项卡提供相同功能，可用于创建备选的斜向移动（“刀具路径”、“直线”或“圆”）。例如，如果为“切入”选择“斜向”，但 PowerMill 因斜向造成过切而无法创建斜向切入，则会使用在“第二选择”选项卡中指定的备选斜向移动。如果该移动也会造成过切，则 PowerMill 会尝试使用“刀具路径连接”对话框的“切入”选项卡上的“第二选择”选项。
沿着 - 选择如何控制斜向移动的方向。

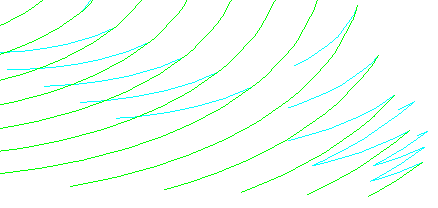

刀具路径 - 斜向移动沿刀具路径的轮廓进行。

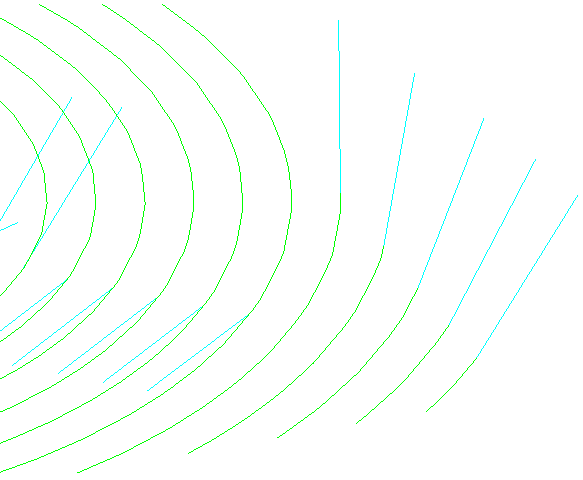

直线 - 斜向移动垂直于该点的切削方向。如果请求的直线无法放入区域中，则系统会自动使用“刀具路径”选项。

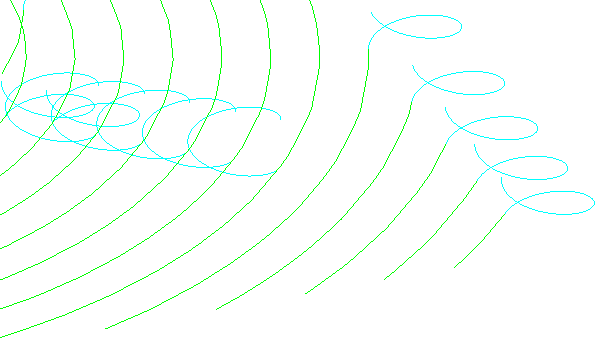

圆 - 以圆形方式进行斜向移动。如果请求的圆无法放入区域中，则系统会自动使用“直线”方式。
最大左斜角 - 输入在刀具斜向切入毛坯时形成的下降角度。
仅闭合段 - 选择此选项将使斜向移动仅插入到闭合的刀具路径段中。
圆直径(TDU) - 使用刀具直径单位 (TDU) 输入圆的直径。
斜向高度 - 这是相对于刀轴来测量的。对于 3 轴加工，刀轴是 Z 轴。对于多轴加工，刀轴是在刀轴对话框上指定的。
类型 - 选择如何确定斜向移动开始下降的高度。
- 相对 - 被清除的毛坯之上开始斜向移动的高度。
- 段 - 斜向移动的起点与前一个刀具路径段的终点处于同一高度，前提是此段比该刀具路径段高出在“高度”域中指定的数值。
- 段增量 - 斜向移动的开始高度等于前一个刀具路径段结束点的高度加上“高度”域中指定的高度。
注： 斜向移动的开始高度始终等于或大于“高度”域中指定的高度与刀具路径段的高度之和。
高度 - 在“类型”框中选定的选项上方输入斜向移动起点的高度。

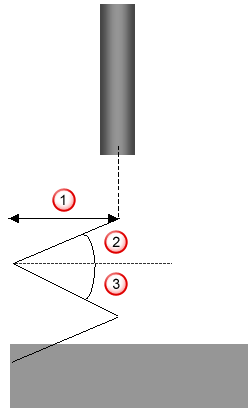

长度 - 输入最大斜向长度。这确定了斜向移动中需进行的左斜和右斜移动次数。此值以刀具直径单位表示。
斜向长度
左斜角
右斜角
独立右斜角 - 选择此选项可输入不同于左斜角的右斜角。取消选择将使右斜角与左斜角相同。如果刀具未能到达单个路径中刀具路径段的开始点，则系统会使用第二下降角度。
最大 - 输入在刀具斜向切入毛坯时形成的下降角度。指定此角度的方式与指定“左斜角”相同（请参见长度）。
延长 - 选择此选项将会延长刀具路径开始点或结束点处的斜向移动。如果为“沿着”选择“刀具路径”，则此选项会将“斜向切入”（或“切出”）延长到其关联的刀具路径段的结束点（或开始点）。
总是斜向 - 选择此选项将始终斜向切入到毛坯内部的段的第一点。这会将下切移动替换为斜向移动。此选项仅在“斜向切入选项”对话框上可用。
