“螺旋”对话框

使用“螺旋”对话框创建螺旋。

要显示“螺旋”对话框，请执行以下操作：

1. 单击“曲线编辑器”选项卡 >“创建”面板 >“曲线”>“螺旋”，这会使光标上附着一个螺旋。



2. 在图形窗口中单击以定位螺旋的中心。

此对话框包含以下几项：

• 始端半径 - 输入螺旋始端半径（输入值或以图形方式进行选择）。

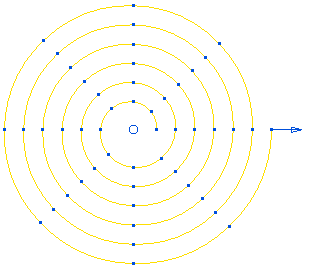

  始端半径为 0：



  始端半径为 10：



• 末端半径 - 输入螺旋末端半径（输入值或以图形方式进行选择）。



• 圈数 - 输入螺旋中的转数。

  圈数为 3：



  圈数为 6：



• 每圈点数 - 输入每转中的点数。
• 翻转方向 - 选择此选项会从逆时针螺旋改为顺时针螺旋。

  选择“翻转方向”会将下图：



  转换为下图：



有关详细信息，请参见“创建螺旋示例”。
