创建螺旋示例

本例说明如何使用曲线编辑器选项卡创建螺旋。

1. 单击“曲线编辑器”选项卡 >“创建”面板 >“曲线”>“螺旋”，这会使光标上附着一个螺旋。



2. 单击以定位螺旋中心，或者在状态栏的 上输入坐标，以显示“螺旋”对话框。

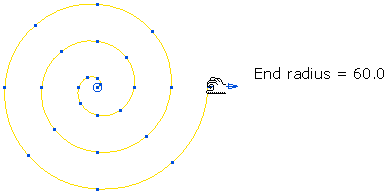

   PowerMill 还可绘制螺旋。



   螺旋为黄色，并具有：

   • 蓝色手柄，让您可以通过图形方式编辑“末端半径”。
   • 带有蓝色点，它们显示每圈的点数量和点位置。
   • 位于中心处的一个蓝色圆，让您可以通过图形方式编辑螺旋位置。
3. 输入合适的值，例如：
   1. “始端半径”设为 0。
   2. “末端半径”设为 60。
   3. “圈数”设为 3。
   4. “每圈点数”为 8。
   5. 单击“确定”。



   单击“确定”将创建您无法编辑的样条曲线。

您还可以通过图形方式创建螺旋。例如，如果您选择了末端半径手柄（光标将变为 ）并将其拖曳到新位置，末端半径将改变。

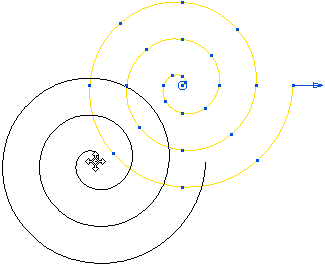

选择中心手柄，并将其拖曳到新位置来移动螺旋。
