仅加工毛坯

本例说明如何仅加工毛坯并删除未切除毛坯的所有段。这会删除不必要的刀具路径段，从而尽量缩短切削时间。本例使用 Examples 文件中的 powerdrill.dgk 模型。

1. 按照避免加工到未加工毛坯中的步骤 1 到 5 所述，创建模型区域清除刀具路径和残留模型。

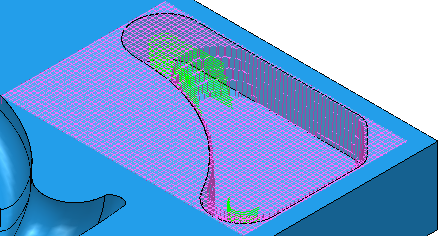

2. 使用 20 mm 端铣刀创建等高刀具路径。在“毛坯切削”页面上：
   1. 选择“仅加工毛坯”。
   2. 在“探测材料厚于”中输入 1.5。
   3. 在“最小长度删除”中输入 5.0。
   4. 选择刚刚创建的“残留模型”。
   5. 选择刚刚创建的区域清除刀具路径的“残留模型状态”。
   6. 单击“计算”。

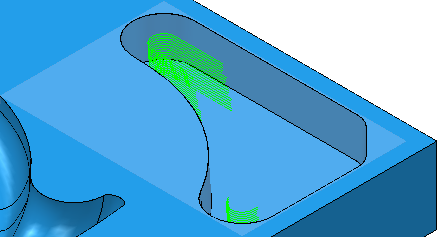

   在没有残留模型时，更容易看到刀具路径。

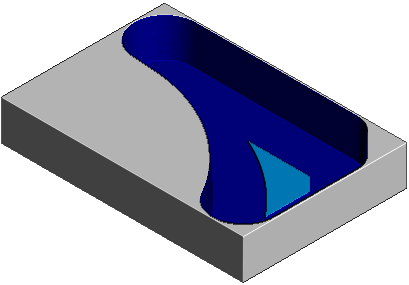

   下面看一下 ViewMill 仿真：



   您可以看到刀具路径如何仅加工存在毛坯的区域而不是整个模型。

如果不控制毛坯切削，则刀具路径将沿着模型而非毛坯加工。

1. 单击 ，基于此刀具路径创建另一个等高刀具路径。在“毛坯切削”页面上：
   1. 为“残留模型”选择“无”。
   2. 单击“计算”。

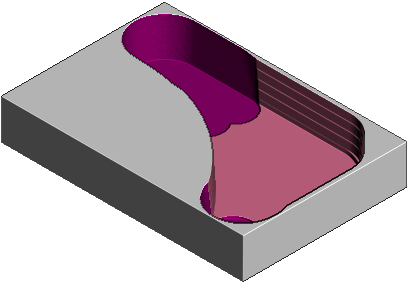

   下面看一下 ViewMill 仿真：



   此刀具路径会加工实际上不需要的区域，因此会延长加工时间。
