自动选择孔

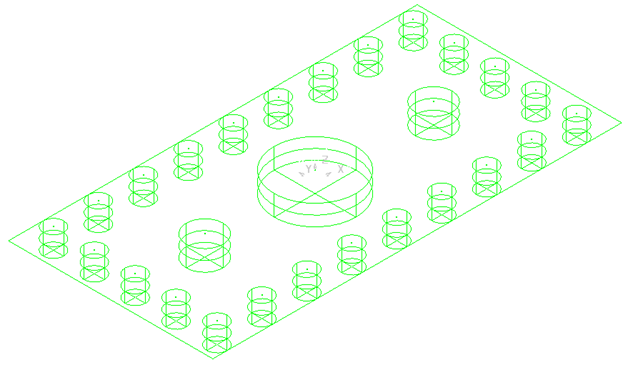

以下图为例，图中包含：

• 24 个 10 mm 孔
• 2 个 18 mm 孔
• 1 个 40 mm 孔。

1. 显示“特征选择”对话框：
   • 从“孔特征设置”关联菜单中选择“选择孔”；或
   • 在钻孔策略对话框中单击“选择”按钮。

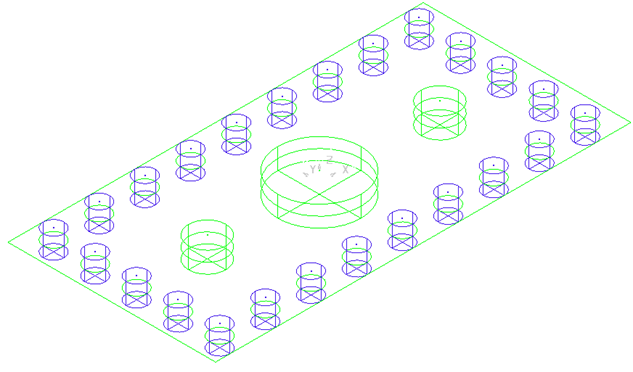

2. 在“直径”区域中单击 10.00，然后单击 。这会在“选择过滤器”区域中输入“直径 10”。现在系统会选择所有 10 mm 孔。



3. 现在对 18 mm 孔执行相同操作。

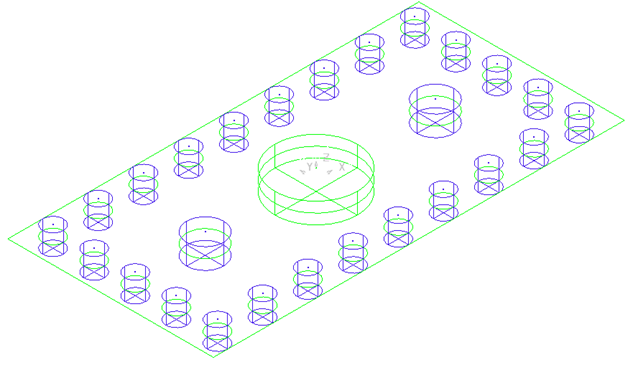

   现在系统会选择所有 18 mm 孔。

4. 最后对 40 mm 孔执行相同操作。

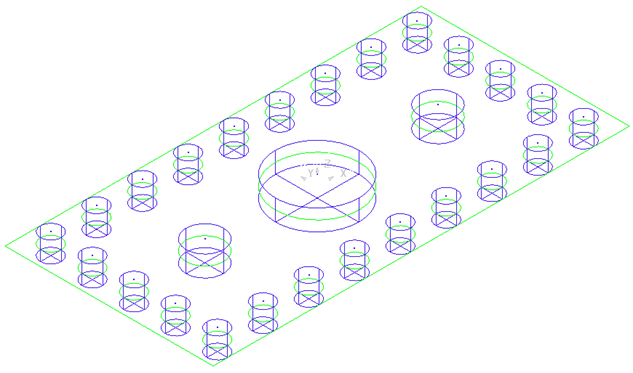

   系统会选择 40 mm 孔。

有关详细信息，请参见选择特征。
