切线编辑

使用“切线编辑”对话框可编辑 Bézier 曲线中选定点的切线。

单击“曲线工具”选项卡 >“段”面板 >“编辑切线”以显示“切线编辑”对话框。此对话框包含以下几项：

• 切线 - 选择列表中的条目以指定要编辑的切线，然后单击一个或多个按钮来更改其方向：
  • 通过“之前和之后”编辑切线。此为默认选项。
  • “之前”用于编辑点之前的切线。
  • “之后”用于编辑点之后的切线。

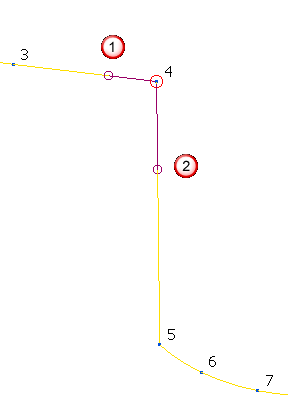

    点前切线

    点后切线

• - 单击可显示位置对话框。可使用该对话框手动输入坐标以及在图形窗口中查找项目。如果选择“之前和之后”作为“切线”选项，则此选项不可用。
• - 单击可显示方向对话框，供您编辑项的方向。
• 方位角/仰角 - 单击此项可显示“方位角/仰角”对话框，从中可以输入方位角和仰角。
• 弄直 - 单击此项可更改切线方向，形成直线跨。

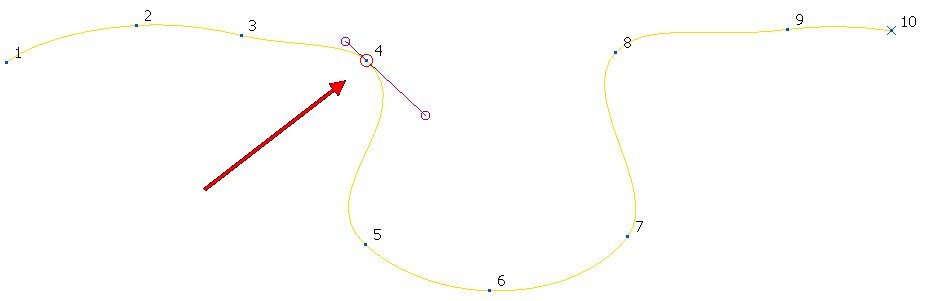

  如果选择切线“之前和之后”，点 4 上的切线会从下图：

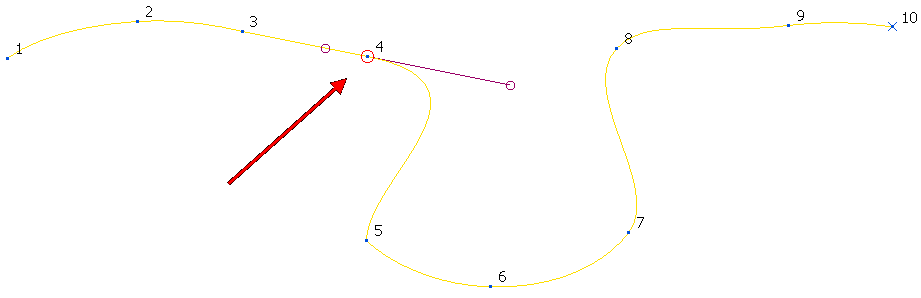

  转换为下图：



• 对齐切线 - 单击此项可将已选切线方向与该点上的其他切线对齐。如果选择“之前和之后”作为“切线”选项，则此选项不可用。

  如果选择切线“之后”，点 4 上的切线会从下图：

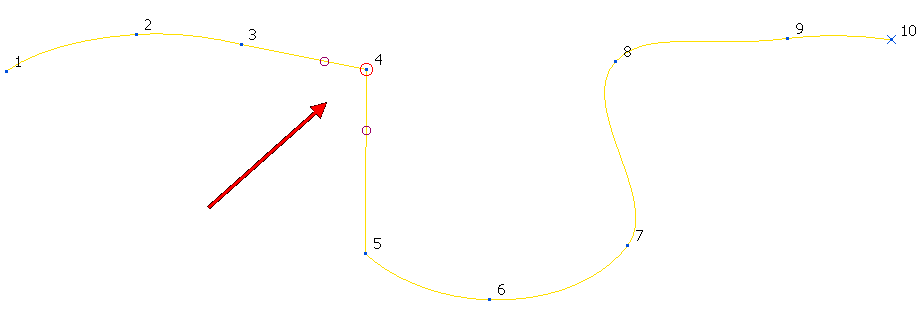

  转换为下图：



• 自由 - 单击此项可将切线方向设为自由。这样可以保持点的位置并通过选定点拟合平滑曲线。
• 幅值 - 在列表中选择条目以指定要编辑的切线，然后在相邻的框中输入值以更改其幅值。或者，使用以下选项来编辑值：
  • 自由 - 单击此项可将切线幅值设为自由。这样可以保持点的位置并通过选定点拟合平滑曲线。
  • 缩放 - 使用滑块或输入缩放系数来缩放当前值，以此编辑切线幅值。
