通过曲面创建自由形状特征

通过曲面创建自由形状凸台、型腔和侧边特征简单且直观，因为系统将根据曲面的几何形体自动计算特征的高度和拔模角。

1. 确保具有激活特征组。
2. 单击“特征组”选项卡 >“编辑”面板 >“特征编辑”。
3. 单击“特征编辑”选项卡 >“创建 2D 特征”面板，然后选择以下任意一种自由形状特征类型：
   • 自由形状型腔
   • 自由形状凸台
   • 侧边
4. 从“创建样式”列表 中，单击 。

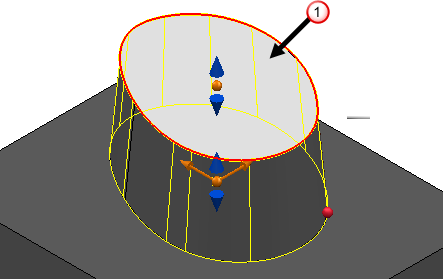

5. 在模型上单击要从其创建特征的曲面 。



6. 单击“接受”。

如果在相同的 Z 高度处存在同一类型的特征（例如凸台），则您可以通过选择模型上的多个曲面来同时创建这些特征。对于在不同 Z 高度处的同一类型的特征，您必须分别创建每个特征。
