可以使用“创建特征”对话框创建特征并修改其参数。单击“特征编辑”选项卡上的特征创建按钮可显示“创建特征”对话框。
可以创建以下类型的特征：
“创建 2D 特征”面板
型腔：
- 矩形
- 圆形
- 自由造型
凸台：
- 矩形
- 圆形
- 自由造型
槽
面：
- 无界铣削面
- 有界铣削面
侧
“创建车削特征”面板
纵断面
槽：
- 自由形状槽
- 参数槽
车削面
镗孔

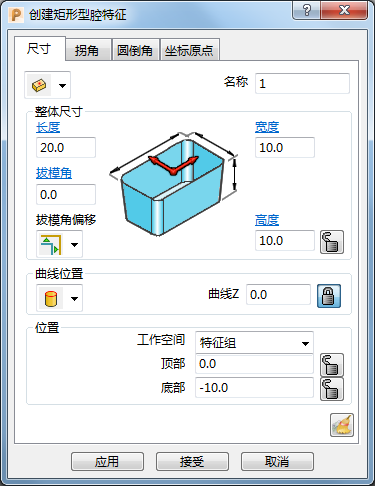

系统将显示“创建特征”对话框，具体取决于特征类型。
注： 该对话框的名称和包含的选项会根据特征类型而略有不同。
可使用每个选项卡上的选项修改特征的参数：
尺寸 - 指定特征的物理属性。
拐角 - 指定特征的拐角半径。
圆倒角 - 指定特征的圆倒角或平倒角属性。
坐标原点 - 指定特征坐标原点的位置和定位。
