使用“切入切出和连接”选项卡上的选项指定车削刀具路径的切入切出和连接属性。
此对话框上的选项取决于处于激活状态的车削刀具路径类型：
粗加工策略
- 最小间隙 - 指定某个点距刀具路径始端的距离，在操作开始时，刀具会快速移动至此点
也可以通过“切出角度”和“切出距离”来控制此点的位置。
- 接触角 - 以度为单位输入刀具切入零件时与水平平面所成的角度。仅当您为“样式”指定“圆形刀片”时，此选项才可用。
- 切出角度 - 输入在返回以进行下一步前刀具的退刀角度。角度以度为单位从 Z 轴沿逆时针方向测量。
- 切出距离 - 输入在返回以进行下一步前沿退刀角度线退刀的距离。
- 连接间隙 - 指定快进连接移动时距毛坯的最小安全距离。
精加工策略
切入 - 选择切入类型。
圆弧 - 使用由“圆弧角度”和“圆弧半径”指定的圆弧斜向切入移动。
线性 - 使用由“角度”和“长度”指定的线性切入移动。
- 圆弧角度 - 以度为单位指定圆弧切入移动跨越的角度，沿逆时针方向在 X-Z 平面中测量。角度为 90 时从垂直于路径方向开始进刀，并从平行于路径方向结束进刀。
- 圆弧半径 - 指定圆弧切入的半径。这将控制其长度。这些选项仅适用于“圆弧”“切入”。
- 角度 - 以度为单位指定刀具切入毛坯的角度，沿逆时针方向在 X-Z 平面中测量。角度为 0 时沿路径方向进刀。角度为 90 时从垂直于路径方向进刀。

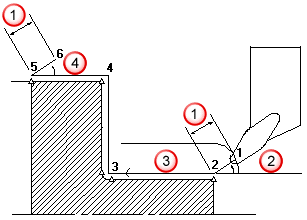

间隙
切入角
间隙区域
切出角
- 长度 - 指定线性切入的距离。这些选项仅适用于“线性”“切入”。
- 线性延长 - 单击此项可在现有切入之前添加笔直切入。这在需要应用刀具补偿时非常有用，因为它只能对线性移动起作用。
- 长度 - 输入切入延长移动的长度。
切出 - 选择切出类型。
圆弧 - 使用由“圆弧角度”和“圆弧半径”指定的圆弧斜向切出移动。
线性 - 使用由“角度”和“长度”指定的线性切出移动。
- 圆弧角度 - 以度为单位指定圆弧切出移动跨越的角度，沿逆时针方向在 X-Z 平面中测量。角度为 90 时从平行于路径方向开始退刀，并从垂直于路径方向结束退刀。
- 圆弧半径 - 指定圆弧切出的半径。这将控制其长度。这些选项仅适用于“圆弧”“切出”。
- 角度 - 以度为单位指定刀具从毛坯退刀的角度，沿逆时针方向在 X-Z 平面中测量。角度为 0 时沿路径方向退刀。角度为 90 时从垂直于路径方向退刀。请参见“切入角”图表。
- 长度 - 指定线性切出的距离。这些选项仅适用于“线性”“切出”。
- 线性延长 - 单击此项可在现有切出之后添加笔直切出。这在需要应用刀具补偿时非常有用，因为它只能对线性移动起作用。
- 长度 - 输入切出延长移动的长度。
- 单击此项可将“切入”值复制到“切出”值。
- 单击此项可将“切出”值复制到“切入”值。
间隙 - 指定快进连接移动时距毛坯的最小安全距离。
