使用“刀具路径连接”项指定刀具路径的连接段。通过此项可以轻松定义快进移动间隙、刀具安全区域和非切削段。

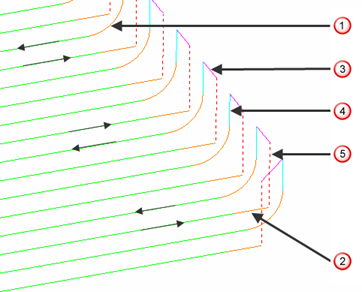

垂直圆弧切入移动
笔直切出移动
掠过连接移动
进刀移动
退刀移动
单击“开始”选项卡 >“刀具路径设置”面板 >“刀具路径连接”以显示“刀具路径连接”对话框。
注： 从“设置”对话框访问时，该对话框称为“设置连接”。
该对话框上的选项卡取决于处于激活状态的策略类型：
铣削策略
- 安全区域 - 指定刀具可在其中以快进速率移动的安全区域的大小和形状。
- 移动和间隙 - 指定快进移动和间隙的限界。
- 开始点和结束点 - 指定刀具路径开始点和结束点的位置和方向。
- 切入 - 指定切削移动前的刀具运动。
- 切出 - 指定切削移动后的刀具运动。
- 连接 - 指定刀具路径中切削移动间的连接移动。
- 点分布 - 指定点沿刀具路径中的切入切出和连接的分布。
车削策略
- 开始点和结束点 - 指定刀具路径开始点和结束点的位置和刀位点。
- 切入切出和连接 - 指定车削刀具路径的切削移动之前、之后和之间的刀具运动。
注： 仅当激活了车削刀具路径时，此选项卡才可用。
