碰撞避让示例

这是一个略为复杂的基本碰撞避让示例。本例使用 Examples文件夹中 bucket.dgk 上的“等高”刀具路径。此刀具路径被限制在桶内。

1. 单击“刀具路径编辑”选项卡 >“编辑”面板 >“刀轴”以显示“刀轴”对话框。在“定义”选项卡上：
   1. 为“刀轴”选择“垂直”。
   2. 选择“自动碰撞避让”。
2. 在“碰撞避让”选项卡上，设置以下几项：
   1. 倾斜刀轴 - 侧倾
   2. 刀柄间隙 - 1.0
   3. 夹持间隙 - 3.0

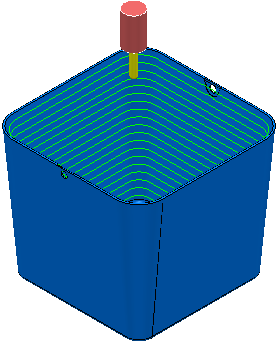

3. 创建等高刀具路径，刀具沿垂直方向开始。

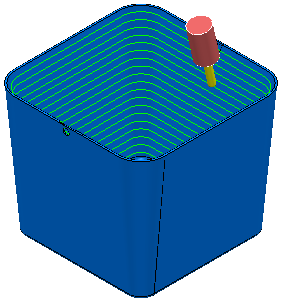

   然后应用侧倾角度，使刀具夹持恰好避开模型。

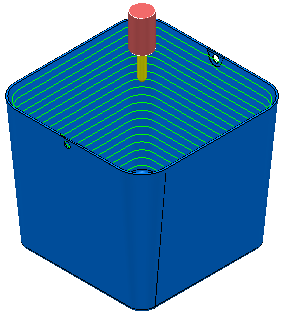

   随着刀具路径沿模型向下，侧倾角度发生改变以使刀具夹持恰好避开模型：



   继续以此方式沿模型向下：
