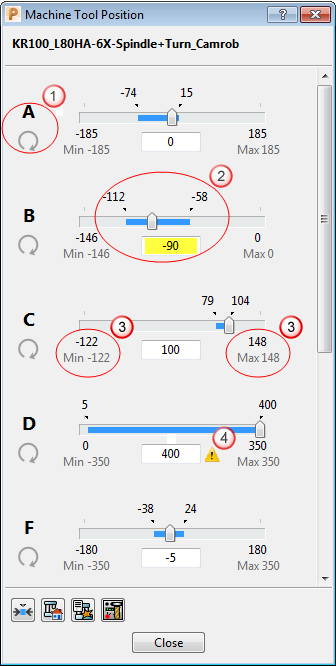

“机床定位”对话框显示了每个机床轴的位置。您可以使用该对话框作为参考，以及使用该对话框的交互功能来微调机床轴。
要显示该对话框，请执行以下操作：
- 单击“仿真”选项卡 >“位置”面板 >“机床”。
- 单击“动态加工控制”选项卡 >“设置”面板 >“机床定位”。
- 在资源管理器的机床分支中，右键单击某个机床，然后单击“位置”。
轴地址 (A) 和图标表示轴和轴类型。
表示线性轴。
表示旋转轴
拖动拇指滑块
以微调轴。值 -90 是轴的当前位置。蓝色线以及值 -112 和 -58 表示在当前仿真运行状态中已将轴微调到的最远点。
此外，您还可以通过以下方法微调轴：
- 单击拇指滑块，然后使用鼠标滚轮或箭头键。
- 单击滑块上的某个点。
- 在“位置”域（高亮显示为黄色）中输入值。
提示： 微调机床时，在新位置创建工作平面非常有用（例如，在两个多轴刀具路径之间创建一个 5 轴连接移动）。有关详细信息，请参见从当前机床位置构造工作平面。

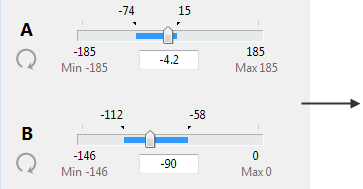

“最小”和“最大”轴值分别显示在滑块两端。“最小”和“最大”值上方显示的值指示可以一次性移动滑块的最大范围。
如果滑块范围不够大，无法一次性将轴微调至其“最小”或“最大”限界，请执行以下操作：
- 将滑块拖动到末端。PowerMill 会显示滑块剩余的滑动范围，以便您可以将轴微调至其“最小”和“最大”限界。
如果输入的轴位置（在“位置”域中）大于轴限界，PowerMill 会显示一条警告。
重设到达轴位置 - 单击此按钮将清除指示每个轴移动范围的蓝线 。微调或仿真机床之前单击 会非常有用。
开始 - 单击此按钮可将机床位置重设为其原点位置。
碰撞 - 单击此按钮将显示“仿真问题”对话框。“仿真问题”对话框会显示仿真刀具路径时发生的所有碰撞。
刀具位置 - 单击此按钮将显示“刀具位置”对话框。“刀具位置”对话框会显示装配在机床上的刀具的坐标。
