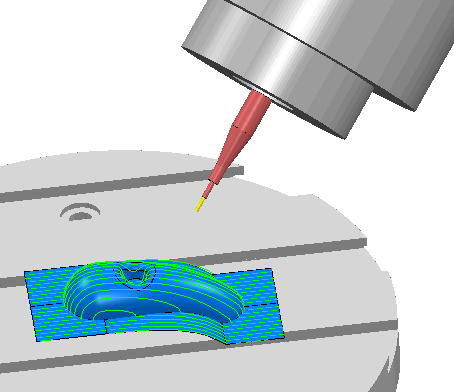

本例说明如何通过当前机床位置构造工作平面。工作平面与刀轴和主轴头位置对齐。
如果您需要在 NC 程序中的两个多轴刀具路径之间插入一个工作平面以便进行访问（5 轴连接移动），这会非常有用。如果您在第一个刀具路径后暂停机床仿真，然后将机床微调至正确方向以便刀具可进入，那么您可以创建工作平面。
- 创建包含多个刀具路径的 NC 程序。

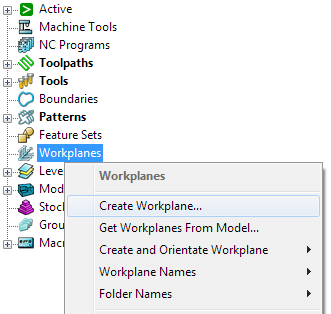

- 您知道在第一个刀具路径和第二个刀具路径之间需要一个 5 轴连接移动。但是，您不知道此工作平面的确切方向，因此，您可以通过从“工作平面”关联菜单中选择“创建工作平面”来创建新工作平面：
- 在“工作平面编辑器”选项卡 >“工作平面”面板上，输入“名称”（例如，Placeholder），然后单击“工作平面编辑器”>“完成”面板 >“接受”以创建该工作平面。

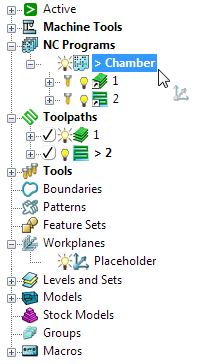

- 将该工作平面拖曳到 NC 程序中的两个刀具路径之间：
- 单击“机床”选项卡 >“文件”面板 >“输入”以加载机床。
- 确保第一个刀具路径处于激活状态。
- 从单独的刀具路径关联菜单中，选择“自开始仿真”。
- 使用“仿真”选项卡 >“仿真控制”>“下一步”（或使用仿真键盘快捷键）将机床移至第一个刀具路径的末端。
- 单击“仿真”选项卡 >“位置”对话框 >“机床”以显示机床定位对话框。
- 使用“机床定位”对话框中的轴滑块将机床微调至连接移动的所需位置。
- 从单独的工作平面关联菜单中，选择“工作平面编辑器”。
- 单击“工作平面编辑器”选项卡 >“对齐”面板 >“对齐”>“到刀具并重新定位”。
- 单击“工作平面编辑器”选项卡 >“完成”面板 >“接受”。

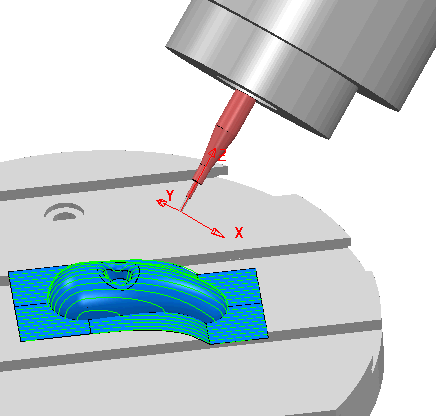

Placeholder 工作平面现在处于所需方向：
- 关闭“机床定位”对话框。
注： 您可以使用此方法，根据给定的机床方向构造相应的刀具路径，而不是尝试为给定刀具路径确定机床方向。
注： 此方法也可用于定义进行 3+2 轴加工的机床的方向，以及定义多轴机床的限界（通过将机床移至其行程限界，创建工作平面，然后选择“对齐刀具”即可）。然后，您可以从单独的工作平面关联菜单上的“属性”中，显示“仰角”和“方位角”角度。这些角度与在“刀轴方向”对话框上的“限界”选项卡中显示的所需角度相同。
注： 这同样适用于不加载机床的标准动态模拟。
