线性移动 - 输入切削移动完成后要延长“切出”移动的长度。此距离为圆弧与刀具路径切削部分之间的线性切向移动长度。

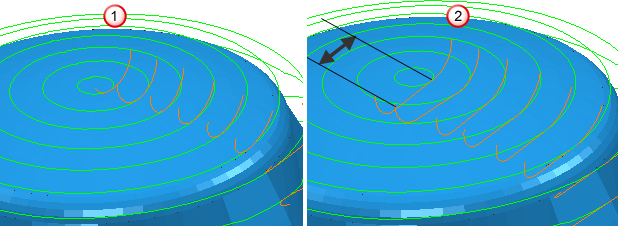

“距离”为 0、“角度”为 90、“半径”为 5 的“曲面法线圆弧”的“切出”。
“距离”为 10、“角度”为 90、“半径”为 5 的“曲面法线圆弧”的“切出”。
角度 - 输入“切出”移动相对于刀具路径段的角度。对于圆弧，此为圆弧跨越的角度。对于直线，此为相对于切削移动的方向。
注： 此选项仅适用于“选择”：“曲面法线圆弧”、“垂直圆弧”、“水平圆弧”、“左水平圆弧”、“右水平圆弧”和“直”。
半径 - 输入“切出”圆弧移动的半径。
注： 此选项仅适用于“选择”：“曲面法线圆弧”、“垂直圆弧”、“水平圆弧”、“左水平圆弧”和“右水平圆弧”。
长度 - 输入切削移动开始之前要延长“切出”移动的长度。
注： 此选项仅适用于“选择”：“延长移动”、“加框”和“直”。
斜向选项 - 单击此按钮将显示“斜向切出选项”对话框。这确定了刀具斜向切出毛坯的方式。
注： 此选项仅在您为“选择”选择“斜向”时可用。
应用约束 - 选择此选项可将约束应用到切入切出，然后从列表中选择一个约束。从列表中选择一个约束可再创建一个域以进一步应用约束。第一选择和第二选择连接最多有 2 个约束。如果选择多个约束，则必须满足所有这些约束，系统才会应用连接。
要应用约束，请执行以下操作：
从列表中选择约束类型：
- 距离 - 通过跨越的距离对连接进行约束。
- 曲面倾角 - 通过曲面在连接任一端的倾角对连接进行约束。
从列表中选择选项来定义约束限制：
-
- 如果参数小于指定的值，则表示满足该约束。
-
- 如果参数大于指定的值，则表示满足该约束。
输入约束值。
- 单击此按钮可将“切入”值复制到“切出”页面。
- 单击此按钮可将“切出”值复制到“切入”页面。
过切检查 - 选择此选项会使 PowerMill 对所有切入切出和连接执行过切检查。
