重排曲线段

使用“重排曲线段”对话框查看和重排边界或参考线中的段（这类似于重排刀具路径选项）。在刀具路径使用参考线定义其路径时，曲线段的顺序很重要。用参考线雕刻文本是需要重排段以使顺序反映正确字母顺序的一个示例。

要显示此对话框，请单击“曲线编辑器”选项卡 >“编辑”面板 >“重排段”。

在列表中选择部件也会以图形方式选择它们，并将其变为黄色。同样，如果从图形窗口中选择一个段，也会移动到该段在列表中所处的位置。列表中的列包括：

- 段编号。
如果对段进行任何移动或删除，会对受影响的段重新编号。因此段编号是临时（不是永久）编号。这意味着，您无法使用它标识特定段。
- 段开始点的坐标。
- 段结束点的坐标。
- 段长度。
- 段中的点数。

使用对话框左侧的按钮，您可以重排已选段：

删除已选 - 单击此项可删除已选段。
移到始端 - 单击此项可将已选段移动到刀具路径始端。
上移 - 单击此项可将已选段向上移动一个位置。
下移 - 单击此项可将已选段向下移动一个位置。
移到末端 - 单击此项可将已选段移动到末端。
反转顺序 - 单击此项可移动已选段的顺序。如果未选择任何段，则这会反转所有段。
反转方向 - 单击此按钮可反转每个已选段的方向，以便交换开始点和结束点的位置。如果未选择任何段，则这会反转整条曲线的方向。

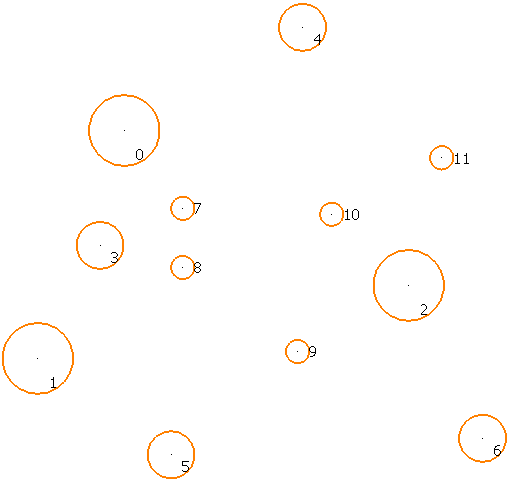

将下图：

更改为以下内容：
X 分类 - 单击此按钮可沿着 X 方向将曲线段分类。
它会进行以下转换：

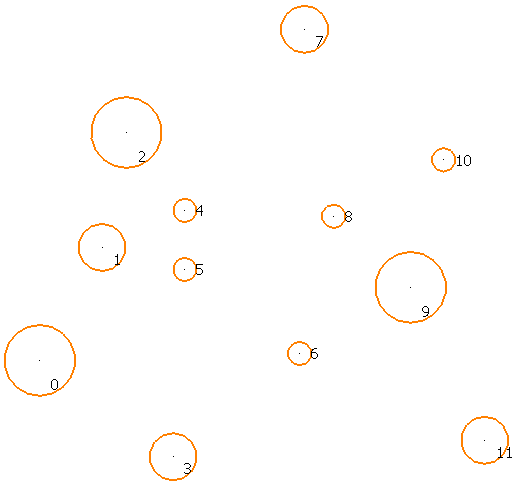

转换为下图：

单击“段编号” 可查看顺序。
Y 分类 - 单击此按钮可沿着 Y 方向将曲线段分类。
它会进行以下转换：

转换为下图：

单击“段编号” 可查看顺序。
Z 分类 - 单击此按钮可沿着 Z 方向将曲线段分类。
最短路径 - 单击此按钮可将曲线段分类以创建最短路径。这对文本很有用。

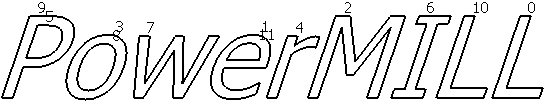

将下图：

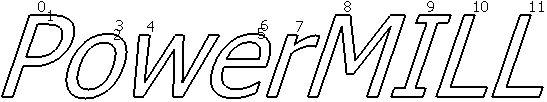

转换为下图：

开始点始终是最接近刀具开始点的段。
段编号 - 单击此按钮可为已选曲线中的段编号。

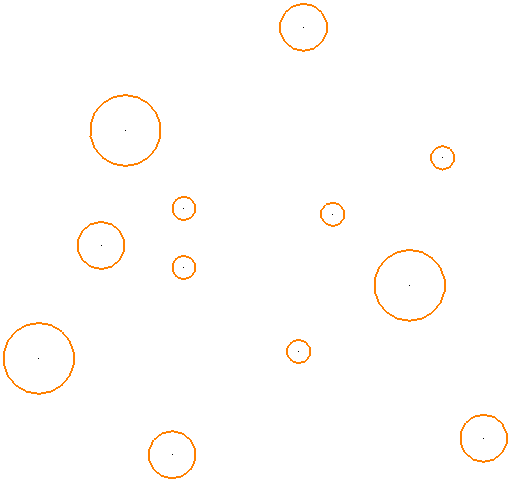

它会进行以下转换：

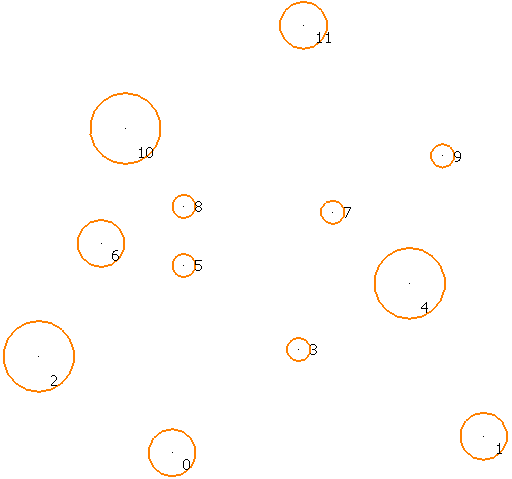

转换为下图：

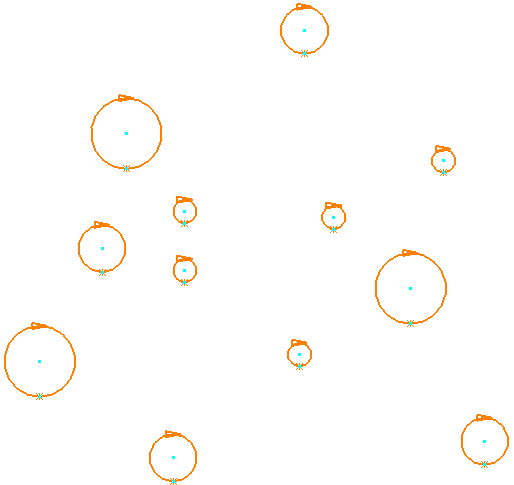

方向指示 - 所有曲线都具有方向。如果显示曲线方向，则每个段上都会有一个箭头（指向段的末端），而且每个段的末端都会有一个“X”。
它会进行以下转换：

转换为下图：
