3D 偏移精加工

使用“3D 偏移精加工”页面可创建从外边界开始并朝着中心偏移的一系列偏移。

参考线 - 此项定义偏移的形状。如果未选择参考线,则毛坯是偏移。

创建参考线 - 单击可创建新的空参考线。

已选参考线 - 从列表中选择参考线。如果未显示参考线或已选择 ,则不会选择参考线。列表中包含所有可用的参考线。

选择拾取的参考线 - 单击此项可通过在图形窗口中拾取来选择参考线(而不是在“选择参考线”列表中按名称进行选择)。

单击 会显示“拾取条目”选项卡。在图形窗口中选择一条参考线,以关闭“拾取条目”选项卡并在“已选参考线”域中显示该参考线。

采集曲线 - 单击此项可将已选曲线复制到参考线中。可以利用这种方式快速有效地从曲面模型中提取曲线几何形体并将其复制到激活的参考线/边界。有关详细信息,请参见采集曲线示例

偏移方向 - 指定用于计算刀具路径偏移的方向。

螺旋 - 选择此项可通过将多个闭合轮廓转换为单个螺旋来创建螺旋 3D 偏移刀具路径。

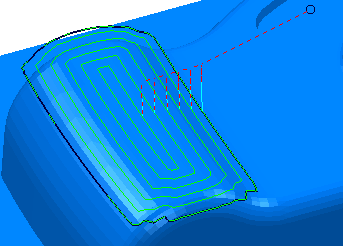

“螺旋”开:

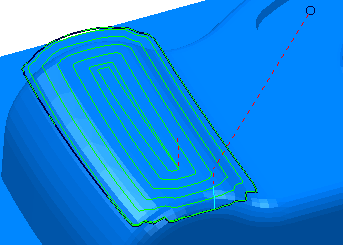

“螺旋”关:

这可最大程度地减少提刀次数和增加切削时间,同时确保刀具的载荷条件和挠度更稳定。

光顺 - 选择此项可在模型上光顺刀具路径段的偏移。

“光顺”开:

“光顺”关:

中心线 - 选择此选项会将越过刀具路径拐角接合处的中心线的路径包括在内。这将删除在这些接合处创建的小残留高度。

“中心线”关:

“中心线”开:

最大偏移 - 输入用于刀具路径的最大偏移数。

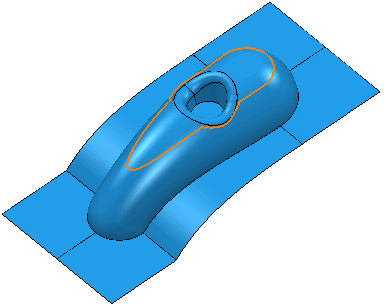

如果取消选择“最大偏移”,则结果如下:

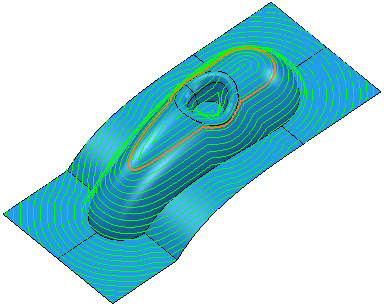

如果选择“最大偏移”并将偏移数指定为 5,则结果如下:

公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。

切削方向 - 选择铣削技术。

从以下选项中选择“切削方向”:

注: 如果选择“任意”作为“切削方向”,则闭合段默认为顺铣切削。

余量 - 输入零件留下的材料量。单击“余量” 按钮将“余量”框分成“径向余量” 和“轴向余量”。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量,但预测结果会变得更困难。

径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时,输入正值可在垂直壁留下材料。

轴向余量 - 输入刀具的偏移(仅在刀轴方向)。进行 2.5 轴或 3 轴加工时,输入正值可在水平面留下材料。

部件余量 - 单击可显示部件余量对话框,从中可以指定不同曲面的余量。

行距 - 输入相邻加工路径之间的距离。
