创建曲面检测探测路径的步骤

创建探测路径以测量曲面上的指定点。

1. 单击“刀具路径”选项卡 >“创建”面板 >“刀具路径”。
2. 在“策略选择器”对话框中，选择“探测”类别，然后单击“曲面检测”。
3. 单击“确定”。

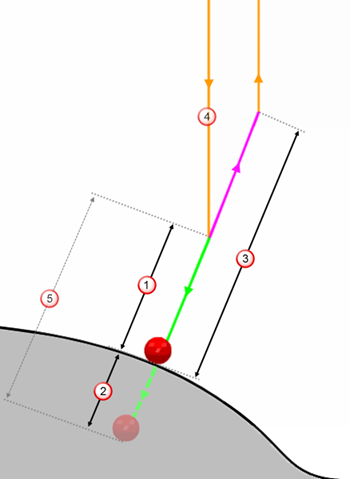

4. 在“曲面检测”页面的“距离”区域中指定：
   1. 进刀距离 。
   2. 搜索距离 。
   3. 退刀距离 。



   进刀距离 - 高于曲面法线的高度，测头从此位置开始以测量进给率向曲面进刀。

   搜索距离 - 当在进刀距离范围内与零件没有接触时，测头继续搜索材料要达到的距离。如果未沿着搜索距离进行接触，则测头将返回无效测量结果。

   退刀距离 - 高于曲面法线的高度，测头将以连接进给率从曲面退刀到该位置。

   进刀移动 - 当探针工具从安全区域向下移动到进刀距离时的路径。此移动速度由“进刀进给率”指定。

   测量移动 - 当探针工具沿进刀距离一直到搜索距离搜索零件时的路径。此移动速度由“测量进给率”指定。

5. 在“公差”区域中，指定“上限公差”和“下限公差”。

   这两者是探测点在公差范围内所达到的高于和低于公称曲面的最大距离。

6. 输入“曲面偏移”以补偿零件的余量。这会将曲面公称值偏移指定的距离。
7. 在“点”区域中，选择用于指定曲面探测点的参考线。如果您不具有参考线，请使用该区域中的选项创建参考线及其几何形体。
8. 单击“计算”。
