已选 NC 程序中刀具路径的快照

您可以拍摄：

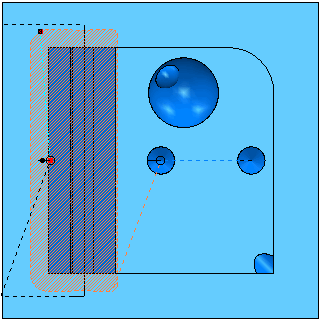

• 已选 NC 程序中所有刀具路径的现状快照：
  1. 将模型的 CAD 视图调整为所需的尺寸和方向。如果需要，可取消模型阴影。确保显示所需的所有刀具路径。如果需要，还可以为非激活刀具路径调整颜色。



  2. 在资源管理器中，选择所需的所有 NC 程序，然后从关联菜单中选择“设置清单”>“快照”>“所有刀具路径”>“当前查看”。



  3. 要预览图像，请从单独的“NC 程序”关联菜单中选择所需的刀具路径，然后从该特定关联菜单中选择“设置清单”>“快照”>“预览”。
  4. 如果您对结果不满意，请返回到资源管理器，调整模型的 CAD 视图，然后重新生成图像。
  5. 默认情况下，捕捉的图像会显示在对应的刀具路径页面上（Toolpath.html 模板）。如果快照不存在，则使用图像文件 ImagePlaceHolder.png。

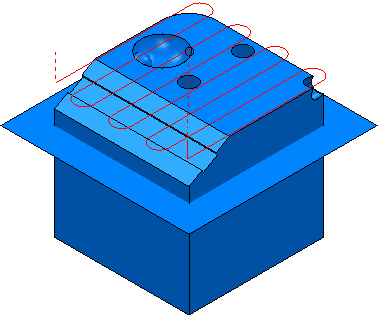

• 已选 NC 程序中所有刀具路径的快照（不显示毛坯或刀具）：
  1. 确保显示所需的所有刀具路径。如果需要，还可以为非激活刀具路径调整颜色。

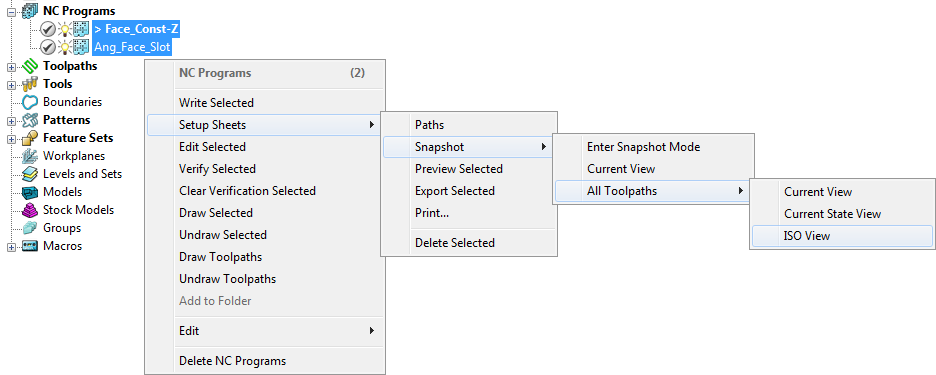

  2. 在资源管理器中，选择所需的所有 NC 程序名称，然后从关联菜单中选择“设置清单”>“快照”>“所有刀具路径”>“ISO 查看”。



  3. 默认情况下，捕捉的图像会显示在对应刀具路径的设置清单页面上（Toolpath.html 模板）。如果快照不存在，则使用图像文件 ImagePlaceHolder.png。
  4. 要预览图像，请从单独的“NC 程序”关联菜单中选择所需的刀具路径，然后从该特定关联菜单中选择“设置清单”>“快照”>“预览”。

提示： 创建的每个刀具路径文件都具有 tp- 前缀。
