创建和编辑复合孔

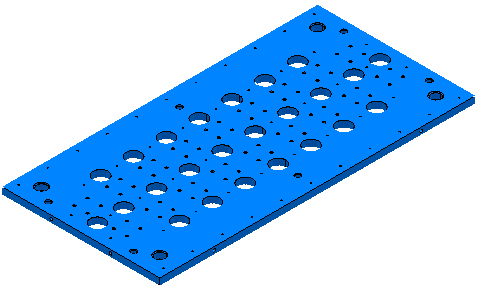

本例说明如何编辑通过“创建孔”选项自动生成的孔。本例使用 Examples 文件夹中的 RetainerPlate.dgk 模型。

1. 选择模型的一部分（其中包括一些孔）。
2. 从“孔特征设置”上下文菜单中选择“创建孔”。

   这将显示“创建孔”对话框。

3. 在“创建孔”对话框中：
   1. 为“自...创建”选择“模型”。
   2. 选择“创建复合孔”。
   3. 取消选择“按轴组合孔”。
   4. 选择“创建后编辑”。
   5. 单击“应用”。

   PowerMill 会识别已选孔。

4. 选择要编辑的孔。



5. 在“编辑孔”对话框中：
   1. 单击 以添加第二个部件。
   2. 选择下方部件。
   3. 在“顶部直径”中输入 50。
   4. 在“深度”中输入 100。

可以使用此对话框构建更复杂的复合孔，例如：
