通过“编辑孔”对话框中的“几何形体”选项卡可编辑孔部件。
该选项卡包含以下选项：
上移 - 单击此项可将已选部件向上移动一个位置。
增加部件 - 单击此项可增加部件。新部件与已选部件的尺寸相同。然后，您可以在对话框的下半部分区域编辑其尺寸。
删除已选 - 单击此项可删除已选部件。
下移 - 单击此项可将已选部件向下移动一个位置。

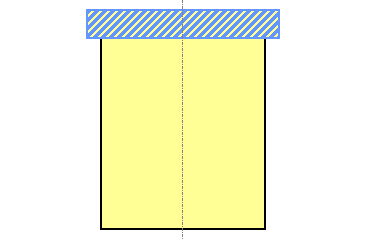

图形将显示您正在编辑的孔。对于复合孔，当前可编辑的部件将带有蓝色交叉线。要编辑其他部件，请在图形窗格中选择。
可以使用键盘方向键 (
) 选择相关部件，这在选择小部件时很有用。

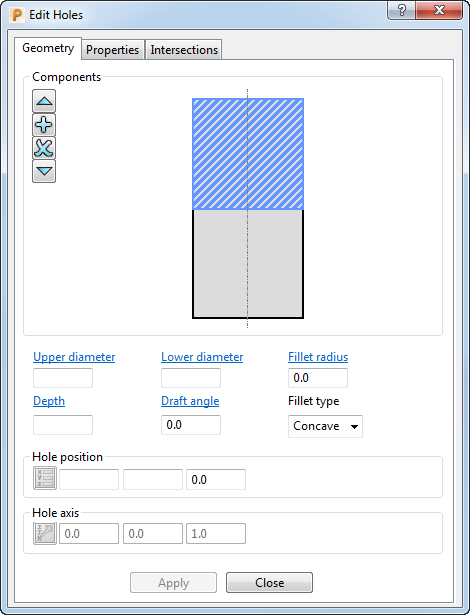

如果选择多个尺寸相同并具有相同部件的孔，可同时进行编辑。如果选择多个不同的孔，不同的部件将以灰色显示。但您仍可以移动它们，并在对话框的下半部分编辑相应值：
如果已选孔具有相同的值，系统将显示该值（例如“拔模角”）。
如果已选孔具有不同的值，则该域为空（例如“顶部直径”）。
顶部直径 - 输入当前（交叉线）部件顶部的直径。此值必须大于或等于“底部直径”。
深度 - 输入部件的垂直高度。
底部直径 - 输入当前（交叉线）部件底部的直径。此值必须小于或等于“顶部直径”。
拔模角 - 输入孔的拔模角。值 0 表示无拔模角的直孔。
“拔模角”为 0：
“拔模角”为 10：
圆倒角半径 - 输入半径。

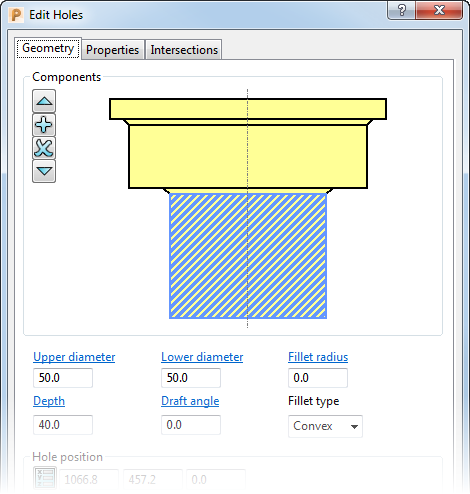

“圆倒角半径”为 0 表示无圆倒角的标准孔部件：
输入“圆倒角半径”会产生：
如果是最小圆倒角半径，直径等于孔部件的长度 (
)。部件长度与无拔模角的孔“深度”相同。
圆倒角的直径必须至少等于部件的长度。
圆倒角类型 - 选择“凹面”或“凸面”圆倒角。

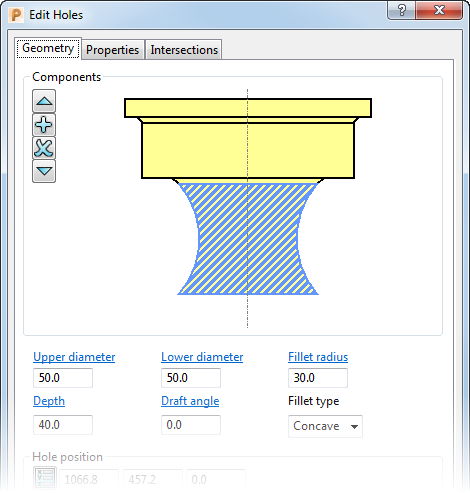

“圆倒角类型”为“凹面”：

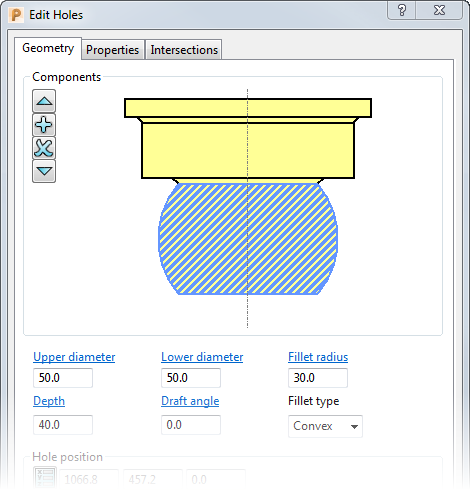

“圆倒角类型”为“凸面”：
孔位置 - 输入孔中心的 (x, y, z) 坐标。
- 单击可显示位置对话框。可使用该对话框手动输入坐标以及在图形窗口中查找项目。
孔轴 - 输入孔的 Z 轴方向。
- 单击可显示方向对话框，供您编辑项的方向。
- 显示时，将光标悬停在 上可查看详细信息。
有关使用此对话框的示例，请参见“编辑自动标识的孔”。
