可使用“平行精加工”页面创建刀具路径，方法是：获取曲线在边界内的参考线，然后将这些曲线中的点投影到模型。
固定方向 - 选择此项可在“角度”域中指定路径的角度。取消选择此项时，PowerMill 会自动计算最适当的角度。
以下示例使用 Examples 文件夹中的 aero.dgk 模型。

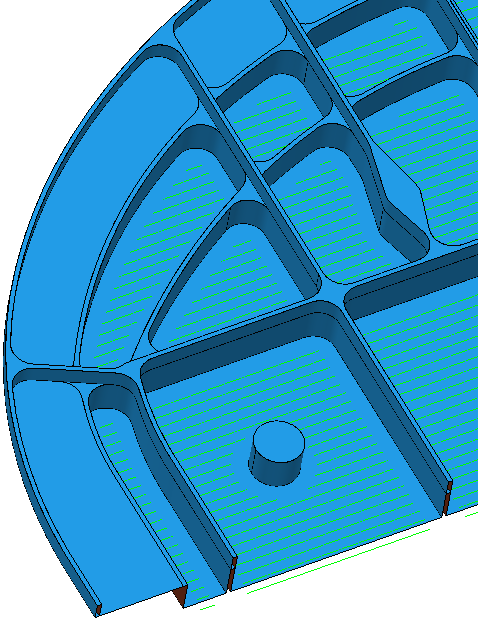

选择“固定方向”并在“角度”中输入 0
会产生：

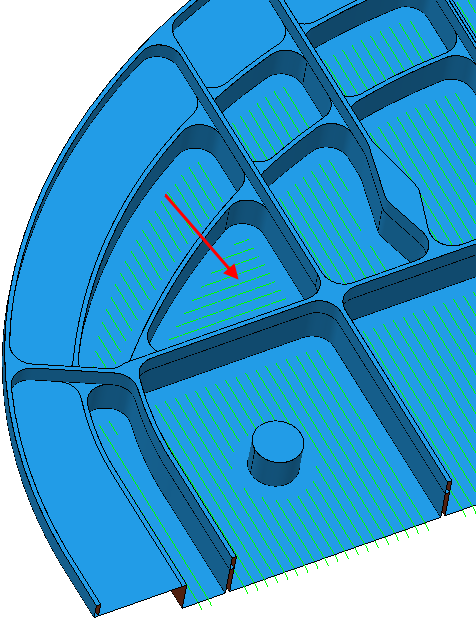

取消选择“固定方向”会产生：
角度 - 输入路径相对于 X 轴的角度。

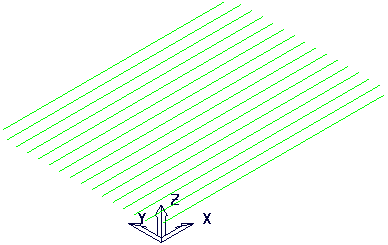

- 在“角度”中输入 0 会产生：

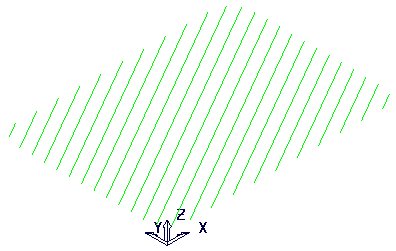

- 在“角度”中输入 30 会产生：
开始角 - 选择在哪个拐角开始加工。可以选择四个不同的开始角之一。
左下
右下
右上
左上
垂直路径

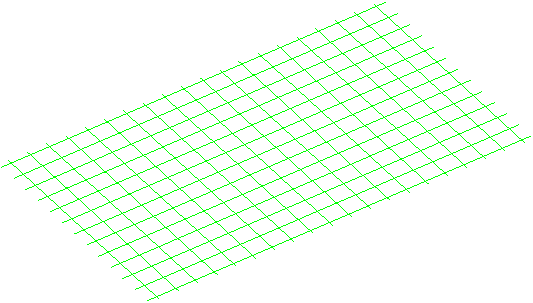

- 选择此项可定义与第一条平行路径垂直的第二条平行路径。
浅滩角 - 输入角度以指定平行路径仅加工比此角度更陡的模型区域。
优化平行加工路径 - 如果平行刀具路径是使用平行和垂直路径创建的，并且具有大于 0 的浅滩角，则选择此选项可裁剪平行路径，以便它不会加工垂直路径加工的区域。
有关“垂直路径”框中各个选项的示例，请参见“垂直路径示例”。
加工顺序
排序 - 选择 PowerMill 加工段的顺序。

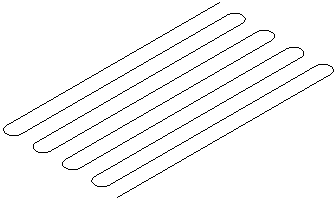

圆弧半径 - 输入用于在相邻平行路径之间进行修圆的半径。这是最大可能圆弧半径。内部使用的最大值是行距的一半。
公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。
余量 - 输入零件留下的材料量。单击“余量”
按钮将“余量”框分成“径向余量”
和“轴向余量”
。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量，但预测结果会变得更困难。
径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时，输入正值可在垂直壁留下材料。
轴向余量 - 输入刀具的偏移（仅在刀轴方向）。进行 2.5 轴或 3 轴加工时，输入正值可在水平面留下材料。
部件余量 - 单击可显示部件余量对话框，从中可以指定不同曲面的余量。
行距 - 输入连续加工路径之间的距离。
从刀具复制行距 - 单击此项可通过激活刀具的切削数据加载径向切削深度。径向切削深度是垂直于刀轴测量的。
已编辑 - 显示此项时，系统将显示您或另一用户输入的值。单击 可将此值更改为自动计算的值。
行距 - 输入相邻加工路径之间的距离。
如果输入“行距”值，则
将变为 。

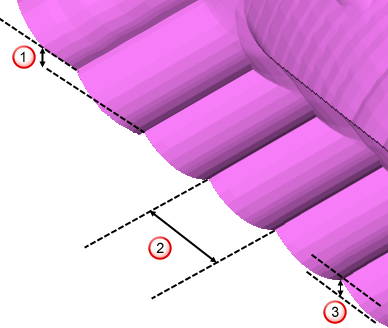

残留高度 - 输入最大残留高度，并使用此值来确定行距。PowerMill 会计算使用当前刀具加工倾斜 45 的平面时能够达到加工公差残留高度的行距值。对于任何给定公差，这是最坏情况下的残留高度。
下切步距
步距
剩余材料高度
有关详细信息，请参见行距和残留高度之间的连接。
预览 - 单击此项可显示用于创建刀具路径的参考线。
显示 - 选择此选项可显示预览参考线。
