显示模型的阴影图示

从“查看”选项卡 >“外观”面板 >“阴影”菜单中选择选项以显示模型的特定阴影图示：

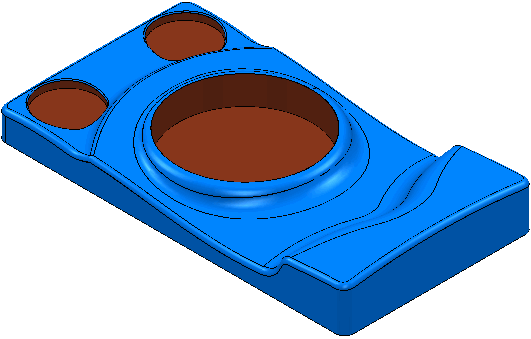

• 普通 - 单击此按钮可使用在模型显示选项对话框上的“阴影颜色”选项中选择的颜色为模型加上阴影。

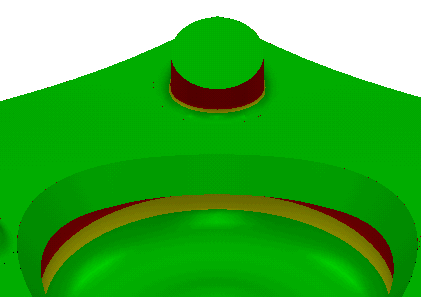

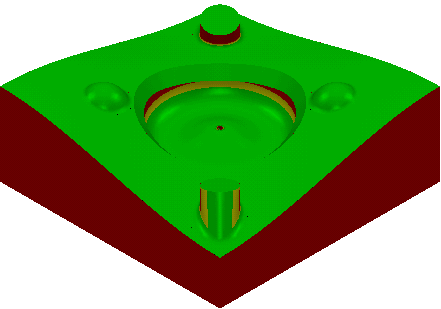

• 拔模角 - 单击此按钮可使用与指定拔模角相关的不同颜色为模型加上阴影。这对于帮助标识底切区域很有用。它对曲面方向敏感。



  红色指示小于“拔模角”的区域，黄色指示处于“警告角”内的区域。



  要更改阴影中使用的拔模角，请在模型显示选项对话框上编辑“拔模角”。

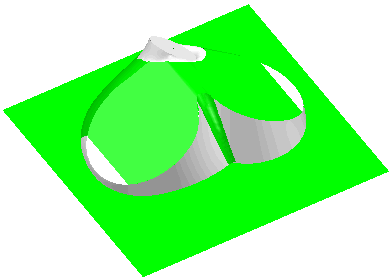

• 最小半径 - 单击此按钮可帮助标识尺寸最合适的切削刀具。此功能不考虑曲面方向。



  无法使用指定刀具加工红色阴影区域。要更改计算中使用的最小半径，请在模型显示选项对话框上编辑“最小刀具半径”。

  只能对 DGK 模型使用此选项。其他模型为白色阴影，因为法线和曲率信息不可用。

• 多色 - 单击此按钮可采用与线框相同的颜色为模型加上阴影：

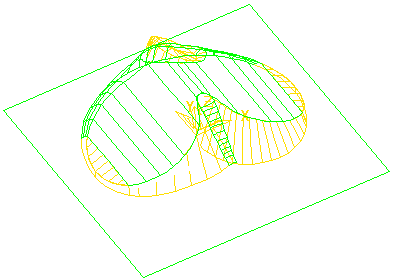

  • 线框：

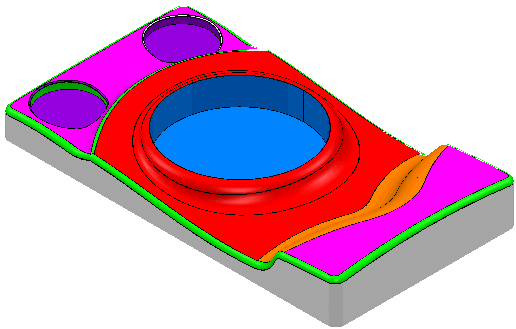

  • 多色阴影：



• 刀具路径余量 - 单击此按钮可按刀具路径余量（如部件余量对话框中所述）为模型的部件加上阴影。



• 默认余量阴影 - 单击此按钮可按部件余量对话框的“曲面默认”选项卡中指定的刀具路径余量为模型的部件加上阴影。

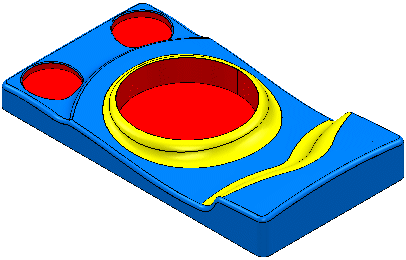

• 刀具路径加工模式 - 单击此按钮可按部件余量对话框的“曲面”选项卡中为特定刀具路径指定的“刀具路径加工模式”为模型的部件加上阴影。对于不同的选项，系统使用不同的颜色加上阴影。
  • 如果部件使用的“加工模式”为“加工”，则系统使用“模型阴影颜色”为其加上阴影。
  • 如果部件使用的“加工模式”为“碰撞”，则默认情况下系统使用黄色为其加上阴影。
  • 如果部件使用的“加工模式”为“忽略”，则默认情况下系统使用红色为其加上阴影。



• 默认加工模式 - 单击此按钮可按部件余量对话框的“曲面默认”选项卡中指定的“加工模式”为模型的部件加上阴影。对于不同的选项，系统使用不同的颜色加上阴影：
  • 如果部件使用的“加工模式”为“加工”，则系统使用“模型阴影颜色”为其加上阴影。
  • 如果部件使用的“加工模式”为“碰撞”，则默认情况下系统使用黄色为其加上阴影。
  • 如果部件使用的“加工模式”为“忽略”，则默认情况下系统使用红色为其加上阴影。
• 检查模式 - 单击此按钮可按照部件的刀具路径检查余量为模型的部件加上阴影。
• 检查加工模式 - 单击此按钮可按照部件的检查加工模式为模型的部件加上阴影。
• 边界余量 - 单击此按钮可按边界余量（如部件余量对话框中所述）为模型的部件加上阴影。
• 边界加工模式 - 单击此按钮可按部件余量对话框的“曲面”选项卡中为特定边界指定的“边界加工模式”为模型的部件加上阴影。对于不同的选项，系统使用不同的颜色加上阴影。
