复合曲线的自动创建

本例说明如何通过单击曲面边缘来自动创建复合曲线。

本例使用 Examples 文件夹中的 5axis_with_holes.dgk 模型。

1. 单击“参考线”选项卡 >“创建”面板 >“参考线”以创建新的参考线。
2. 单击“参考线”选项卡 >“编辑”面板 >“曲线编辑器”以显示“曲线编辑器”选项卡。
3. 按住 Alt 键的同时选择 附近的曲面边缘。

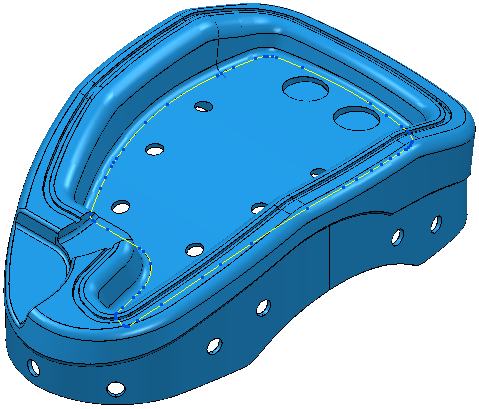

   PowerMill 会使用默认选项创建复合曲线。生成的曲线将突出显示。



   如果要停止创建复合曲线，请使用 Esc 键或单击进度指示器旁边的 。

4. 单击“曲线编辑器”选项卡 >“完成”面板 >“接受”。系统会创建生成的曲线的镶嵌参考线。
