可使用“参考线”页面指定刀具路径的限界和方向。此页面上的选项取决于所选的策略：
图形界限
方位角 - 每条刀具路径都以“开始角”开始，以“结束角度”结束。系统按逆时针方向绕 Z 轴来测量“角度限界”，0
在 X 轴上。仅当为“样式”选择了“圆形”、“线性”或“径向”时，此选项才可用。
仰角 - 定义开始角度、结束角度和相邻路径之间的角度。系统自水平平面测量仰角值。

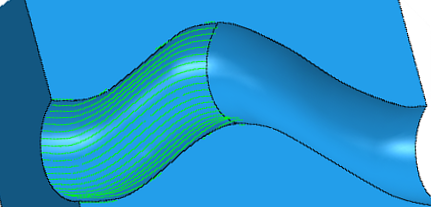

参数参考线限界 - 选择此项可使用“开始”和“结束”域来限制加工区域。此选项仅适用于“曲线投影”精加工。以下示例显示“开始”为 0、“结束”为 0.5 的限界：
高度 - 指定每条刀具路径的开始和结束高度。刀具路径会连续增加行距，直至到达结束高度。
宽度 - 指定每条刀具路径的开始和结束宽度。刀具路径会连续增加行距，直至到达结束宽度。
剪裁(距离) - 输入参考线的限界。每条路径都从“开始”前进到“结束”。第一条路径处于“开始”处，连续增加“行距”，直至到达“结束”。
填充图案
样式 - 选择样式以指定参考线投影的形状。
- 线性 - 产生线性参考线。
- 圆形 - 采用与等高精加工类似的方式，在连续 Z 高度处产生圆形参考线。
- 螺旋 - 产生螺旋参考线。
- 径向 - 产生从一个点向外径向延长的直线的参考线。
参考线方向 - 选择参考线的方向。可以选择两个选项：“U”和“V”（曲面参数方向）。
- “参考线方向”为“U”：
- “参考线方向”为“V”：
螺旋 - 产生螺旋路径。这可最大程度地减少提刀次数和增加切削时间，同时确保刀具的载荷条件和挠度更稳定。
加工顺序 - 选择如何加工连续刀具路径段。有关详细信息，请参见平行加工顺序。仅当为“样式”选择了“圆形”或“线性”时，此选项才可用。
- 单向 - 刀具只能按一个方向切削。
- 双向 - 刀具可以按两个方向切削。
- 双向连接 - 刀具按两个方向切削，并连接连续刀具路径段。
开始角 - 选择在哪个拐角开始加工。可以选择四个不同的开始角之一。
最小 U 最小 V
最大 U 最小 V
最小 U 最大 V
最大 U 最大 V
顺序 - 选择刀具路径段的顺序。这在瓶子模具等形状的直线投影过程中可能很有用。仅当为“样式”选择了“圆形”或“线性”时，此选项才可用。
- 无 - 保持平行类型移动。
- 由外向内 - 对刀具路径段进行排序，以便从参考线外部区域向内加工。
- 由内向外 - 对刀具路径段进行排序，以便从参考线内部区域向外加工。
方向 - 指定螺旋参考线的旋转方向。仅当为“样式”选择“螺旋”时，此选项才可用。
