按角度分割刀具路径

该选项卡包含以下选项：

角度 - 此为自 XY 平面测量的剪裁倾角。

删除小于...的段 - 删除短于此处所输入数字的段。值越大，碎段越少。该值通常应设为加工公差的近似值。

保存 - 此下拉列表中包含三个选项：

• 陡峭
• 浅
• 两者：

  本例说明按角度分割刀具路径的效果。



  在“分割刀具路径”对话框的“角度”选项卡上：

  1. 在“角度”中输入 30。
  2. 在“保存”中选择“两者”。
  3. 单击“应用”。两个新刀具路径与原刀具路径同名，但在原名称后附加 _1 和 _2：

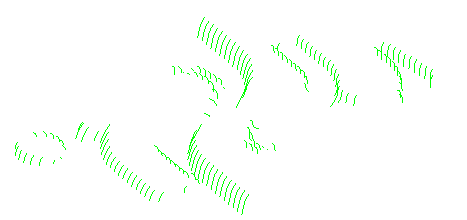

  • _1 包含陡峭部分：

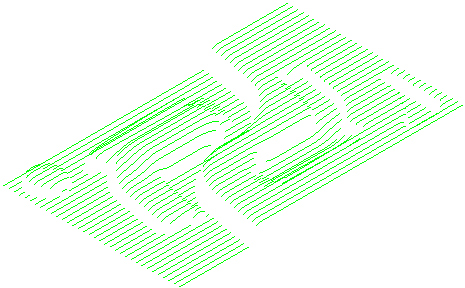

  • _2 包含浅滩部分：
