创建标距偏移

本例说明如何创建标距偏移。本例仿真并未定义标距偏移的刀具夹持的效果。这在执行机床仿真时非常有用，因为机床将刀具（和夹持）安装在刀具附加点上。

1. 单击“机床”选项卡 >“文件”面板 >“输入”以加载机床。
2. 单击“仿真”选项卡，然后从“仿真路径”面板 >“条目”列表中选择要仿真的刀具路径或 NC 程序。
3. 从“仿真路径”面板 >“刀具”列表中选择要仿真的刀具。

   在“刀具”选项中，您可以选择除最初用来创建刀具路径的刀具以外的刀具，以创建仿真。例如，刀尖可以与用来创建原始刀具路径的刀具完全相同，但另行定义刀柄和夹持。

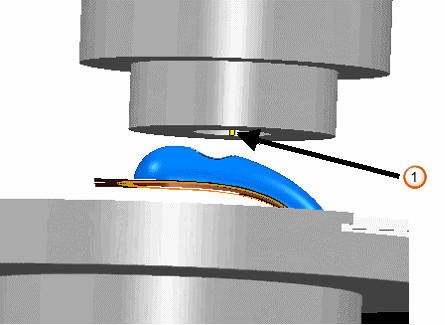

   如果您未定义夹持，则系统仅显示刀具：



   - 刀具

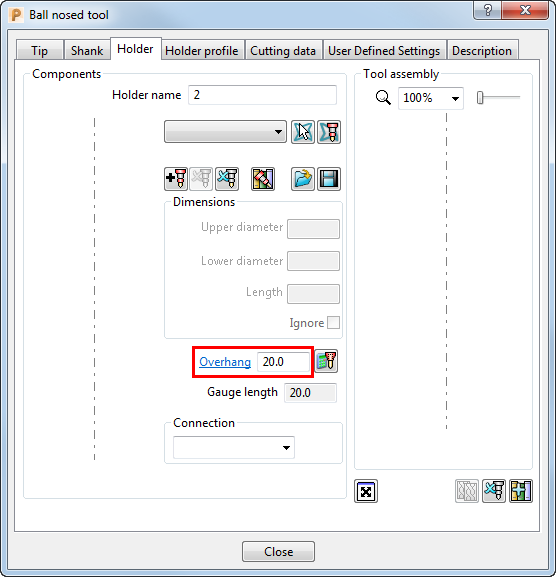

4. 要仿真已定义夹持的效果，必须编辑刀具定义。从单独的刀具关联菜单中选择“设置”，然后选择“夹持”选项卡。

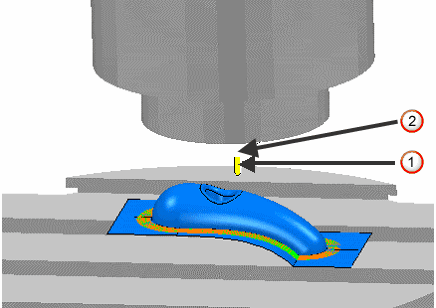

5. 输入等于夹持长度的“伸出”值。这将定义刀具从机床标距面伸出的长度。然后，单击“关闭”按钮。这将显示刀具和伸出。



   - 刀具

   - 伸出

注： 在此方法中，“刀具”对话框中“夹持”选项卡上的“伸出”域用作机床仿真中的“标距偏移”值。
