使用“线框轮廓加工”页面可在刀具沿曲线移动时通过刀具侧面进行切削。这类似于线框 SWARF 加工和 2D 曲线轮廓加工。
此策略不需要曲面，只需要 3D 曲线。要生成线框轮廓刀具路径，必须先通过曲线创建参考线。
“驱动曲线”确定将用于创建切削移动的曲线或曲线组。
创建参考线 - 单击可创建新的空参考线。
已选参考线 - 从列表中选择参考线。如果未显示参考线或已选择
，则不会选择参考线。列表中包含所有可用的参考线。
选择拾取的参考线 - 单击此项可通过在图形窗口中拾取来选择参考线（而不是在“选择参考线”列表中按名称进行选择）。
单击 会显示“拾取条目”选项卡。在图形窗口中选择一条参考线，以关闭“拾取条目”选项卡并在“已选参考线”域中显示该参考线。
采集曲线 - 单击此项可将已选曲线复制到参考线中。可以利用这种方式快速有效地从曲面模型中提取曲线几何形体并将其复制到激活的参考线/边界。有关详细信息，请参见采集曲线示例。
曲线侧 - 选择您要加工参考线哪一侧。

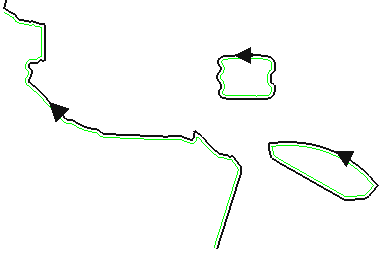

选择“左”时：

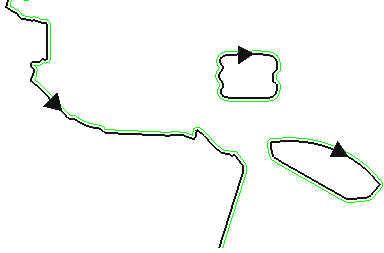

选择“右”时：
曲线为黑色，刀具路径为绿色。

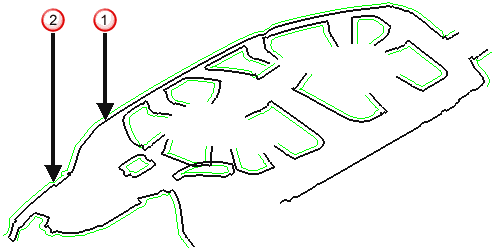

“下限”确定刀具路径的垂直位置。

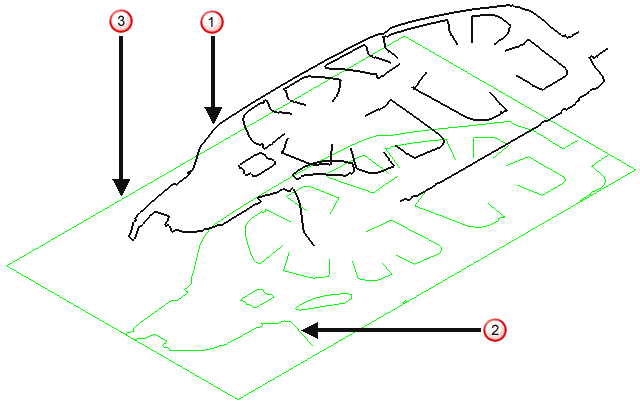

底部位置 - 选择如何确定刀具路径的最低位置。
- 曲线 - 构成刀具路径底部位置的曲线。
- 模型 - 构成刀具路径底部位置的模型。
阵列
工具路径
模型，在本例中为平面。

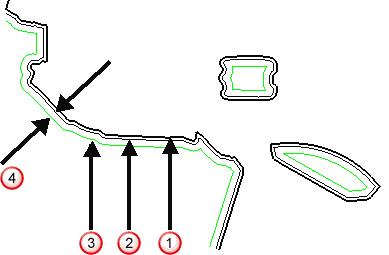

轴向偏移 - 输入偏移值。PowerMill 使用此值从“底部位置”中定义的位置沿刀轴偏移刀具路径的最低位置。
阵列
“轴向偏移”为 0 的刀具路径
“轴向偏移”为 20 的刀具路径
轴向偏移
过切检查 - 选择此选项可使 PowerMill 检查刀具路径以了解它是否有任何部分过切，或取消选择此选项以关闭过切检查。
无过切公差 - 输入与曲面垂直的最大距离，刀具路径可以移动这段距离来查找安全位置。如果检测到大于此值的过切，则系统会按轴向提起刀具以避免过切。
公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。
切削方向 - 选择铣削技术。
从以下选项中选择“切削方向”：
- 顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的左侧。
- 逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的右侧。
- 任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。

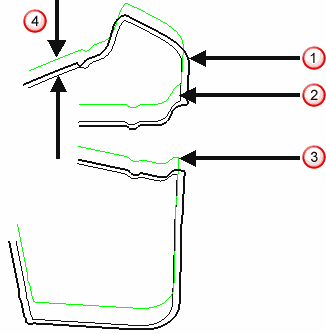

曲线余量 - 输入曲线的偏移。
曲线
“余量”为 0 的刀具路径
“余量”为 20 的刀具路径
厚度
预览 - 单击此按钮将依据投影形状生成快速预览刀具路径。
曲线
预览刀具路径
显示 - 选择此选项可显示预览参考线。
