创建工作平面

“工作平面”选项卡 >“创建”面板包含以下各项：

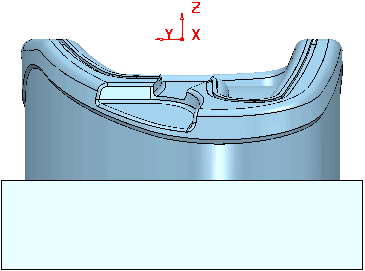

• 在点 - 单击此按钮可创建新的工作平面，其方向与激活工作平面相同。系统会显示“创建工作平面”选项卡，并让您通过交互方式指定新工作平面的位置：
  • 以图形方式定位原点，或通过使用状态栏中的 、 或 和 输入坐标来定位原点。工作平面方向与激活的工作平面相同。
  • 当您选择工作平面的位置时，“创建工作平面”选项卡将会关闭。

  有关详细信息，请参见创建工作平面示例。

• 多个 - 单击此按钮可创建多个新工作平面。所有新工作平面的方向都与激活工作平面相同。系统会显示“创建工作平面”选项卡，并让您通过交互方式指定每个工作平面的位置，如上所述。
  • 单击“创建工作平面”选项卡 >“完成”面板 >“接受”以接受新工作平面，并停止创建任何其他工作平面。
• 自 3 点 - 单击此按钮可通过选择中心和另外两个点来创建工作平面。有关详细信息，请参见通过 3 点创建工作平面示例。

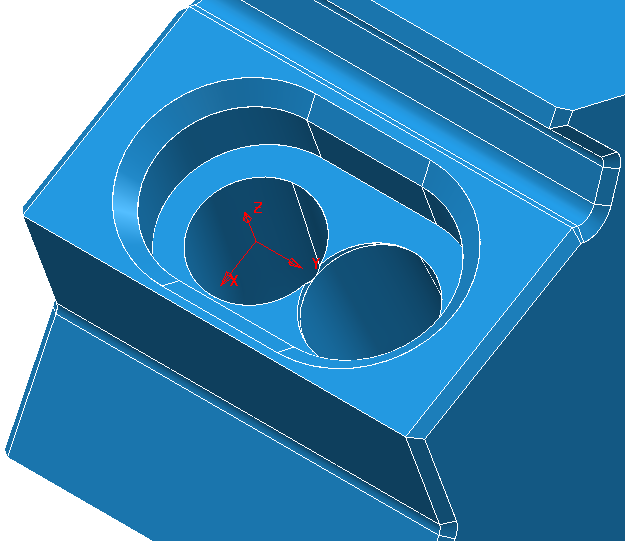

• 自 3 圆弧点 - 单击此按钮可通过选择圆弧或圆周上的 3 个点在圆弧中心/圆心创建工作平面。当您要在孔中心创建工作平面时（主编辑轴与孔对齐），此选项非常有用。例如：



  有关详细信息，请参见通过 3 圆弧点创建工作平面。

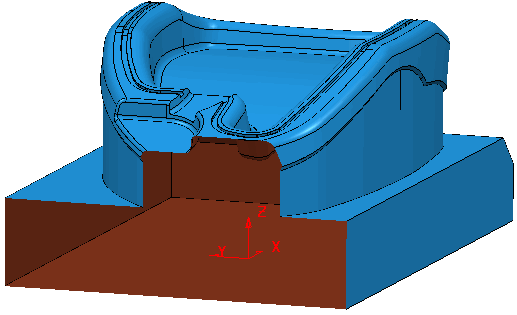

• 对齐几何形体 - 单击此按钮可显示“创建工作平面”选项卡，并会在您选择的位置创建与该点处的几何形体（垂直于曲线或曲面）对齐的工作平面。
  • 以图形方式定位原点，或通过使用状态栏中的 、 或 和 输入坐标来定位原点。

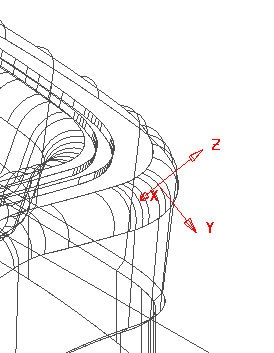

    Z 轴垂直于已选曲线：



  • 在您选择工作平面的位置时，“创建工作平面”选项卡将会关闭。

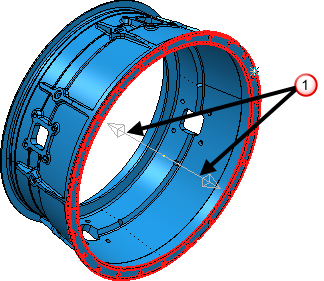

• 自旋转曲面 - 单击此按钮可显示“创建工作平面”选项卡，并会从旋转曲面创建工作平面。工作平面 Z 轴沿着旋转曲面的轴方向。如果要创建用于车削的工作平面，此选项非常有用。例如，从旋转曲面创建工作平面：
  1. 在图形窗口中选择旋转曲面，以将工作平面原点定位在其中心。


  2. 在图形窗口中选择 Z 轴方向 。“创建工作平面”选项卡将会关闭，系统将创建工作平面。

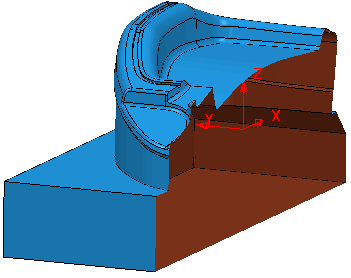

  • 对齐毛坯 - 单击此按钮可显示“创建工作平面”选项卡，并会在毛坯上用户指定的位置创建工作平面。

  系统将显示带有多个手柄的毛坯：





  单击这些手柄中的任何一个可在该点处创建工作平面，其方向与激活工作平面相同。

  如果毛坯不是矩形毛坯，则系统会在毛坯四周放置边界方框，并在该边界方框上放置手柄：





  “对齐毛坯”仅在您已定义毛坯时才可用。

  当您选择工作平面的位置时，“创建工作平面”选项卡将会关闭。

  • 在选择顶部 - 单击此按钮可在当前已选项的顶部创建工作平面。工作平面方向与激活工作平面相同：





  • 在选择中央 - 单击此按钮可在当前已选项的中央创建工作平面。工作平面方向与激活工作平面相同：





  • 在选择底部 - 单击此按钮可在当前已选项的底部创建工作平面。工作平面方向与激活工作平面相同：
